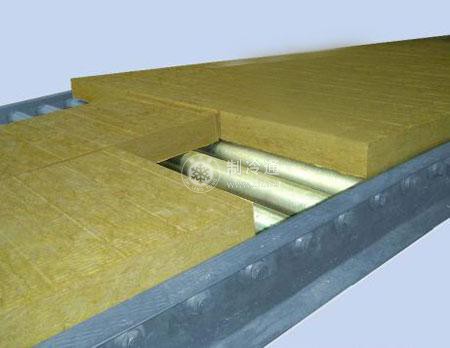

1.優(yōu)良的絕熱性 巖棉纖維細(xì)長柔軟，纖維長通常可達(dá)200mm，纖維直徑在4~7μm，絕熱絕冷性能優(yōu)良。

2.防火不燃 礦、巖棉是礦物纖維，因而具有不燃、耐腐、不蛀等優(yōu)點(diǎn)，是較理想的防火材料。

礦渣棉、巖棉制品的耐火性也是相對(duì)的，它的所謂不燃性主要取決于其中是否含可燃性添加劑，因礦演棉、巖棉本身屬無機(jī)質(zhì)硅酸鹽纖維，不燃，但在加工制品中，有的需加入粘結(jié)劑或添加劑，這些產(chǎn)品雖不自燃又不助燃(除加入可燃性有機(jī)物作為粘結(jié)劑），但耐火性能受到較大影響。如以石油瀝青作為粘結(jié)劑的棉氈，長期使用溫度不宜超過250℃。用聚乙烯醇和有機(jī)質(zhì)纖維索作為粘結(jié)材料的制品的使用溫度宜低于2的℃。

用酚醛樹脂作為粘結(jié)劑制成的巖棉管和巖棉保溫板制品便用溫度不宜高于400℃(國外制定使用溫度可高于600℃)，實(shí)際上加入酚醛樹脂粘結(jié)劑含量不高于3%時(shí)，仍屬于不嫩材料;當(dāng)使用溫度高于400℃以上時(shí)，與高溫接觸的一面，可有少許薄層棉氈出現(xiàn)酚醛汽化或碳化現(xiàn)象，但礦渣棉或巖棉制品結(jié)構(gòu)仍然完核，并不影響熱導(dǎo)率和其他性能指標(biāo);當(dāng)加熱到600℃時(shí)，在接觸高溫面的一層出現(xiàn)炭化層，也不影響長期使用，即使出現(xiàn)煙霧也不撼，所以通常當(dāng)加入粘結(jié)劑含盤高于3%時(shí)，設(shè)定的使用溫度宜為400℃。

當(dāng)用無機(jī)物作為粘結(jié)劑的制品時(shí)，均屬于不燃制品，使用溫度可分別達(dá)到600℃甚至900℃。如水玻璃、磷酸鋁、黏土、膨潤土和礬土水泥等無機(jī)粘結(jié)劑。
