法蘭按結構形式之——整體法蘭和活套法蘭

   2020-10-14 和平3145
核心提示:根據實際應用的需求,在原有活套法蘭的基礎上又派生出一些新的活套法蘭。

①整體法蘭 這類法蘭通常帶有一個錐形截面的頸脖,故又稱高頸法蘭或帶轂法蘭,對于鑄鐵或鑄鋼設備,法蘭可與殼體鑄成整體,如圖72(a)所示;鍛制的法蘭通過頸部對接環焊縫與容器或管道焊制成一體,如圖72(b)所示;鋼制法蘭也可以采用全焊透的方式將法蘭環與筒體焊接在一起,如圖72(c)所示錐頸斜度一般是1:2.5,最小是1:5(鑄造法蘭)。由于錐頸的作用,這種法蘭的強度和剛度都較高,適用于壓力、溫度較高的重要場合但是這種法蘭與殼體形成一整體,法蘭受力后會使容器(或管道)產生附加彎曲應力

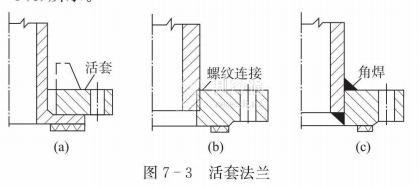

②活套法蘭 這種法蘭并不直接固定在殼體上,只是松套在凸緣或翻邊上,故又稱自由法蘭,如圖73(a)所示。這種法蘭受力與整體法蘭不同,它不會在容器或管子上產生附加彎曲應力。其優點包括:形狀簡單,制造容易,安裝和更換方便;可以采用與設備不同種類的材料,從而可以節省貴重金屬。但由于法蘭要承受全部載荷,因而其厚度尺寸要大一些。


根據實際應用的需求,在原有活套法蘭的基礎上又派生出一些新的活套法蘭。松套與殼體之間采用螺紋連接,又稱螺紋法蘭,如圖73(b)所示;也有一種松套與殼體是通過角焊縫焊接在一起,如圖73(c)所示。
