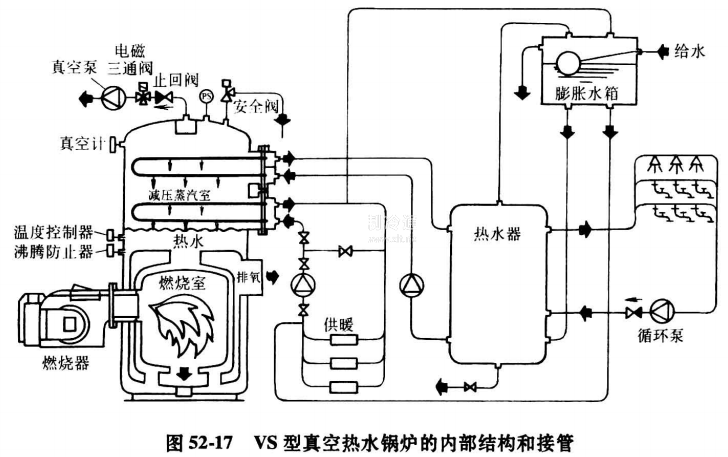

vs型真空熱水鍋爐是一種結構新穎、高效節能的億式多用途熱水鍋爐。其內部結構和外部系統的接管、流程大致如圖52-17所示。上部為減版蒸汽室，可裝有1一3組U形多管式汽一水換熱器，以分別構成各自獨立的環路，提供不同的用途。下部為燃燒室。

燃燒室周圍空間內封裝有一定數量，經過處理的熱媒水。燃燒室可以根據所用燃料種類的不同，裝上燃油或燃?xì)獾臉屖饺紵鳌?/span>

鍋爐運行時，真空泵抽出爐內的空氣，并保持一定的真空狀態。燃料通過燃燒器在燃燒室內燃燒，產生的熱通過傳熱面?zhèn)鬟f給熱媒水。處于負壓真空狀態下的熱媒水便在不到100℃的較低溫度下急劇地沸騰蒸發，產生出大量蒸汽。進入上部區域的蒸汽，與來自用戶系統的冷水通過換熱器進行迅速的熱交換。蒸汽釋放出熱量，冷凝后形成的凝結水在自重作用下返回下部。吸收了熱量被加熱后的熱水，便可提供用戶使用。
