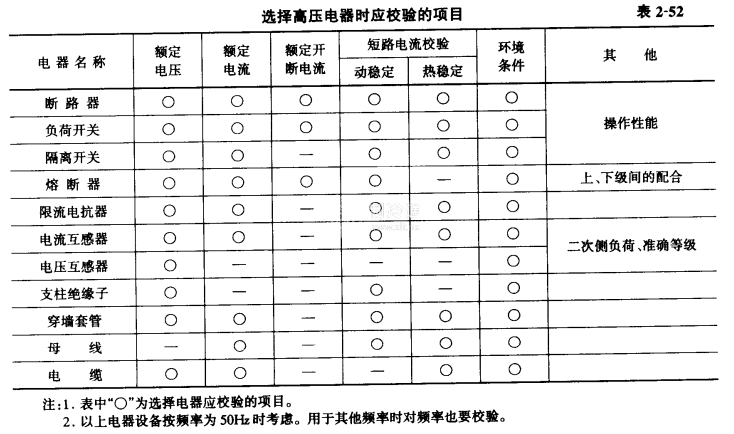

A.短路電流校驗的項目。為了保證高壓電器的可靠運行，除按正常工作情況下的額定電壓、電流、頻率、開斷電流進行選擇外。還應按其在短路情況下所產生的動，熱效應進行校驗，使高壓電器設備在通過最大短路電流時，不致受到嚴重?fù)p壞，選擇高壓電器時應校驗的項目見表2-52。

 B.高壓電器和導體的動、熱穩定以及高壓電器的短路開斷電流，一般按三相短路電流驗算。當單相、兩相短路比三相短路嚴重時，則應按嚴重情況驗算。

C.當按短路開斷電流選擇高壓斷路器時一般采用短路電流的超瞬變電流周期分量有效值。當斷路器的分閘時間大于0.1s，也可采用0.1s的短路電流有效值。裝有自動重合閘裝置的高壓斷路器，應考慮重重合閘時對短路開斷電流的影響。

D.確定短路電流時，所采用的接線方式，應按可能發生最大短路電流的正常接線方式計算。

E.計算短路地點，應選擇在正常接線方式時最大短路電流的地點。

帶電抗器的10(6)kV的出線，隔板(母線與母線隔離開關之間)前的引線和套管，應按短路點在電抗器前計算，隔板后的引線和電器，一般按短路點在電抗器后計算。

F.驗算電纜的熱穩定時，短路點應按下述情況確定:

a.不超過制造長度的單根電纜回路，原則上應考慮短路發生在電纜的末端。但對于長度為200m以下的高壓電力電纜，因其阻抗對熱穩定計算截面影響較小，可按在電纜的首端短路計算。

b.有中間接頭的電纜，短路發生在每一縮減電纜截面線段的首端，若兩段電纜為等截面時，則短路發生在第2段電纜的首端，即第1個中間接頭處。

c.無中間接頭的并列連接的電纜，短路發生在并列點后。
