（1）基本要求

1）酚醛泡沫保溫層與外葉墻間應設置空氣間層、其厚度不應小于20m（這是排除夾層內濕氣及水分的必要措施，否則造成保溫層失效和外葉墻開裂，嚴重影響墻體質量，造成夾芯復合墻的室內結露、墻上長毛，墻外側開裂滲水），且在樓層處采取排濕構造措施。

2）多層及高層建筑的夾芯墻，其外葉墻應由每層樓板托挑。在嚴寒和寒冷地區，外露托挑板應采取有效的外保溫措施。

3）外葉墻上不得吊掛重物及承托懸挑構件。

4）當內、外葉墻豎向變形相差較大或內、外葉墻為不同材料時，應在每層外葉墻頂部設置水平控制縫；墻體高度或厚度突變處應在門窗洞口的一側或兩側設置豎向控制縫。

5）房屋陰角處的外葉墻（除建筑物盡端開間外）宜設置豎向控制縫。三層及三層以上的房屋可在一至二層和頂層墻體設置控制縫。

6）樓、地面和屋面的豎向定位在結構面標高，即圈梁頂面與樓、屋面板取平。

7）在屋蓋及每層樓蓋處的各層縱橫墻設置現澆鋼筋混凝土圈梁，且圈梁應閉合，遇有洞口時應上下搭接。

8）夾芯保溫墻設置的芯柱、構造柱，在圈梁交接處，縱筋應穿過圈梁，與各層圈梁整體現澆，保證上下貫通。芯柱、構造柱可不單設基礎，但應伸入室外地面以下500mm，或與埋深小于500mm的基礎圈梁連接。

9）墻體應設計耐火極限。夾芯墻酚醛泡沫保溫板緊密銜接、緊貼內葉墻墻。外葉墻內側的空氣層厚度不宜小于20m，拉結鋼筋網片或拉結件應壓入保溫板內（夾芯墻采用現場注入酚醛泡沫發泡保溫材料時，夾芯層不設空氣層）。

10）在嚴寒及寒冷地區外窗不宜設計成飄窗形式，盡量減少熱損失。

（2）結構設計

1）內葉墻可采用各種砌體墻或混凝土墻，外葉墻可采用燒結磚或混凝土多孔磚、混凝土小型空心砌塊、蒸壓磚等塊材。

2）中高層建筑外葉墻上所承受的風荷載，應按高層建筑維護構件所受的風壓進行計算。

3）應考慮內、外葉墻變形不協調的影響，多孔（空心）塊材墻體內拉結筋的錨固長度，應按實際情況進行計算。

4）在磚砌體夾芯外保溫墻體結構中，由于建筑結構的需要，需設置一定直徑的拉接鋼筋把內、外葉墻拉接成穩固的整體。這些拉接鋼筋都穿透夾芯板保溫層，因鋼筋的導熱系數比夾芯保溫板導熱系數高1000多倍，因拉接鋼筋的存在而導致降低酚醛泡沫保溫板原有的保溫性能。

當對面積為3.6m×2.8m的薄壁混凝土巖棉復合墻體（墻中φ8的56根鋼筋拉接）冷橋影響能耗的分析時，經實際測試得出結論是：采用拉接鋼筋所產生冷橋的能耗比無冷橋的能耗約增加35.6%。

5）我國南、北方氣候差異較大，在磚砌體夾芯體保溫墻體構造中，設同一酚醛泡沫材料取不同厚度進行建筑熱工計算，并把內、外葉墻和其抹灰層的熱阻，以及內表面空氣的換熱阻和外表面空氣的換熱阻，一并計入對應的保溫層（厚度）的傳熱阻中，再求出相應的傳熱系數選用。

6）酚醛泡沫材料的導熱系數與其修正系數的乘積，就是該保溫材料的計算導熱系數。酚醛泡沫材料的計算導熱系數是按《民用建筑熱工設計規范》取值，再乘以穿透鋼筋的影響系數后，再進行最后計算。

（3）細部構造

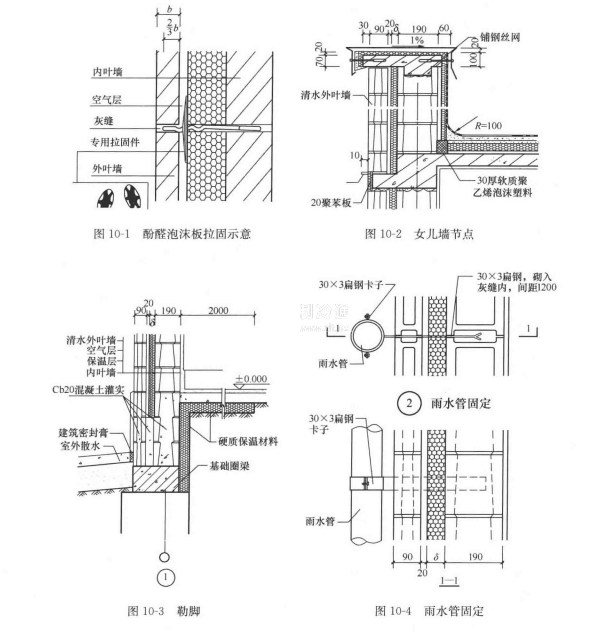

1）細部構造示意如圖10-1~圖10-4所示。

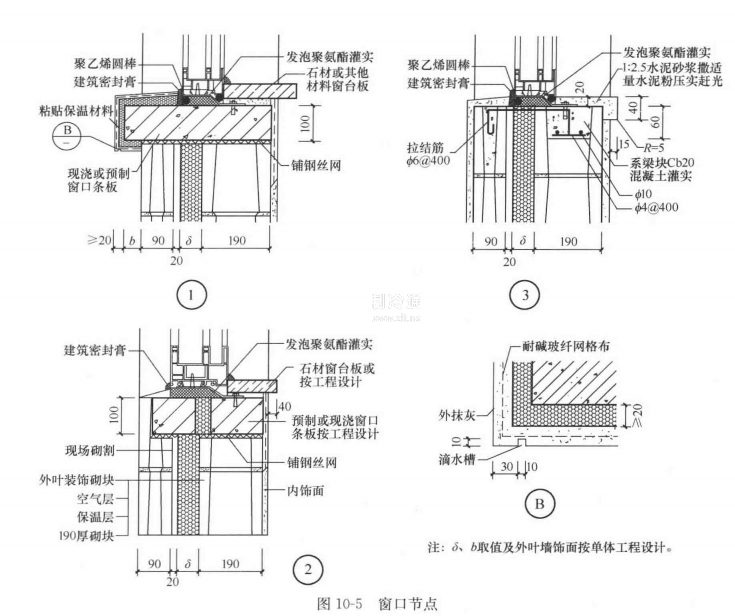

2）窗口節點如圖10-5所示。
