非酸性鈉米改性PF保溫板生產技術（國家發明專利申請號：201410341475.7），主要是通過納米改性生產技術。生產過程完全利用通用生產設備，工藝條件基本不變。

特別通過PF保溫板納米改性配方調整后，各技術性能與通用型酚醛保溫板相比均有很大提高，避免酚醛泡沫板的脆性、掉粉、彈性低、壓縮強度低等不足。

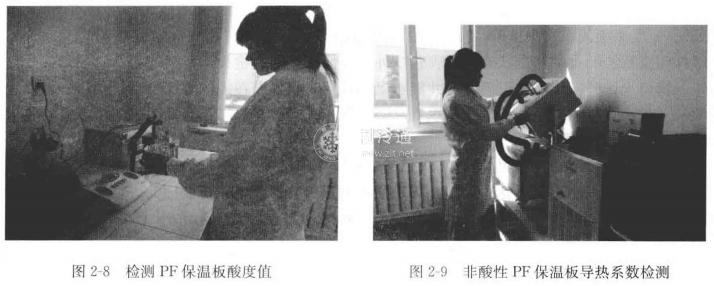

將非酸性PF保溫板用NO：360（約0.07mm）砂紙粉磨成細粉末，稱取0.1g放入400ml燒杯中，用量筒準確量取300ml蒸餾水（pH=7）倒入燒杯中，用攪拌棒攪拌至粉末充分浸到蒸餾水中后，再量取100l過濾，用pH計測量液體酸度值（圖2-8）。經實驗室檢測結果：P℉保溫板的pH值≥6。

非酸性酚醛保溫板的生產，有效防止在工程應用中PF保溫板與顯示堿性的水泥基粘結膠、水泥基抹面抗裂砂漿發生酸、堿化學反應而導致降低結合強度。

經實驗室檢測，氧指數達到40%以上。導熱系數[W/（m·K）]與材料的組成、結構、密度等因素有關，非酸性酚醛保溫導熱系數經實驗室檢測（圖2-9）達到0.028[W/（m·K)]，且其他綜合性能完全超過規定產品標準，有利于保證建筑保溫使用效果。
