活塞壓縮機的常見結構分別介紹如下。

一、臥式結構

臥式壓縮機的氣缸作水平布置，且都在曲軸一側，如圖3-1所示。

（1）優點

①可接近性好，便于操作與維護。

②臥式最多只有兩列，所以運動部件與填函較少。機身、曲軸的結構也較簡單。

③臥式壓縮機的廠房較立式壓縮機的廠房低。

（2）缺點主要是慣性力不能平衡，所以增加轉速受到限制。多增加轉速而導致機器、驅動機和基礎的重量增大，且尺寸也較大。然而，臥式壓縮機在小型、高壓的情況下，仍能發揮結構緊湊、零件少、可以避免高壓填函等優點。

活塞壓縮機是一種出現和應用最早的壓縮機，至今在很多領域內仍使用，并且在生產和技術方面不新斷地發展。

二、立式結構

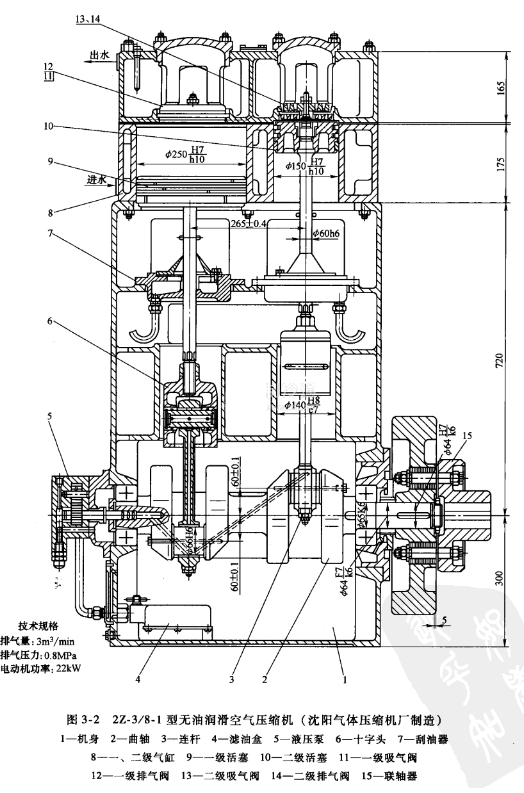

立式壓縮機的氣缸作垂直布置，如圖3-2所示。

（1）優點

①活塞外圓柱表面不承受活塞重量，因而氣缸與活塞的磨損比臥式壓縮機的要小，活塞環的工作條件有所改善，能延長使用壽命。

②因?yàn)楣ぷ鬏d荷使機身產生拉伸和壓縮應力，所以機身形狀簡單、重量輕。

③往復運動部件的慣性力垂直作用在基礎上，而基礎抗垂直振動的能力較強，所以它的盡寸較小，占地面積較小。

（2）缺點

①氣閥和壓縮級間管道布置比較困難。

②較大的立式壓縮機操作和維修不很方便。所以，立式壓縮機（包括迷宮式壓縮機）以小型為多。
