管殼式熱交換器（或稱列管式熱交換器）】

管殼式熱交換器是在一個圓筒形殼體內設置許多平行的管子（稱這些平行的管子為管束），讓兩種流體分別從管內空間

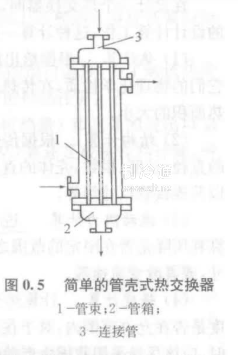

（或稱管程）和管外空間（或稱殼程）流過進行熱量的交換。圖

0.5所示的就是簡單的管殼式熱交換器的基本結構。

在傳熱面比較大的管殼式熱交換器中，管子根數很多，因此殼體直徑較大，以致它的殼程流通截面很大。這時如果流體的容積流量比較小，會使流速很低，因而換熱系數不高。為了提高流體的流速，可在管外空間裝設與管束平行的縱向隔板或與管束垂直的折流板，使管外流體在殼體內曲折流動多次。因裝置縱向隔板而使流體來回流動的次數，稱為程數，所以裝了縱向隔板，就使熱交換器的管外空間成為多程。而當裝設折流板時，則不論流體往復交錯流動多少次，其管外空間仍以單程對待。

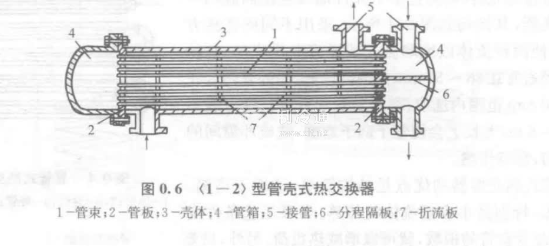

另一方面，若要提高在管內空間流動的流體的流速，也可在管箱內裝以分程隔板，使進入的流體每次只流過一部分管子，而后流過另一部分管子，這樣也就把管內空間分成了多程。圖0.6示出了一個管外一程、管內二程的熱交換器。為了表達的方便，本書往后以尖括號內兩個數字來代表程數，兩數字間以連接線連接，連接線之前的數字代表管外空間的程數，連接線后面的數字代表管內空間的程數，因而圖0.6所示的是一個（1一2）型管殼式熱交換器管殼式熱交換器的主要優點是結構簡單，造價較低，選材范圍廣，處理能力大，還能適應高溫高壓的要求，雖然它面臨著各種新型熱交換器的挑戰，但由于它具有高度的可靠性和廣泛的適應性，至今仍然居于優勢地位。例如在日本，其產量占全部熱交換器的70%，產值占了60%。
