單效溴化鋰吸收式冷水機組的驅動熱源常為0.1MPa（表壓力）的蒸氣、溫度為90一150℃的熱水或其他低品位的余熱。盡管單效溴化鋰吸收式冷水機組的熱力系數比較小，COP≈0.6一0.7，但是其結構比較簡單，金屬消耗量比較少，操作維護簡便，適用于以熱水、太陽能和其他低品位的余熱為驅動熱源的溴化鋰吸收式冷水機組。

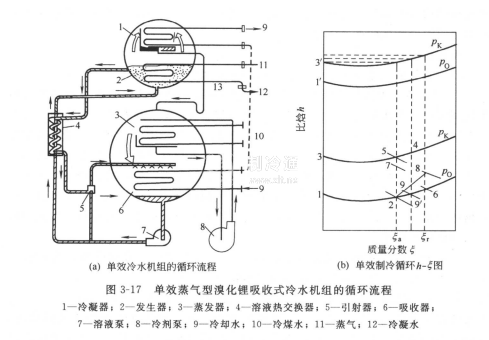

單效蒸氣型溴化鋰吸收式冷水機組的應用系統由發生器和蒸氣鍋爐、穩壓閥、疏水器、凝水箱、凝水泵等構成熱源回路，向機組提供蒸氣作為驅動熱源；由吸收器與冷凝器和冷卻塔、冷卻水泵等構成冷卻水回路，通過冷卻水向環境排放吸收熱和冷凝熱；由蒸發器和空調器、冷水泵、膨脹水箱等構成冷水回路，通過冷水向空調或冷卻設備供冷；由冷凝器、節流元件、蒸發器和冷劑水泵等構成冷劑水回路；由發生器、，吸收器、溶液熱交換器和溶液泵等構成溶液回路。由冷劑水回路和溶液回路構成單效蒸氣型溴化鋰吸收式冷水機組的循環流程如圖3-17所示。

1.單效蒸氣型溴化鋰吸收式冷水機組循環流程的溶液回路過程

（1）稀溶液經溶液熱交換器的加熱升溫過程，在k圖上的過程線為2一7。

（2）稀溶液在發生器中的發生過程，在h圖上的過程線為7一5一4.其中，
