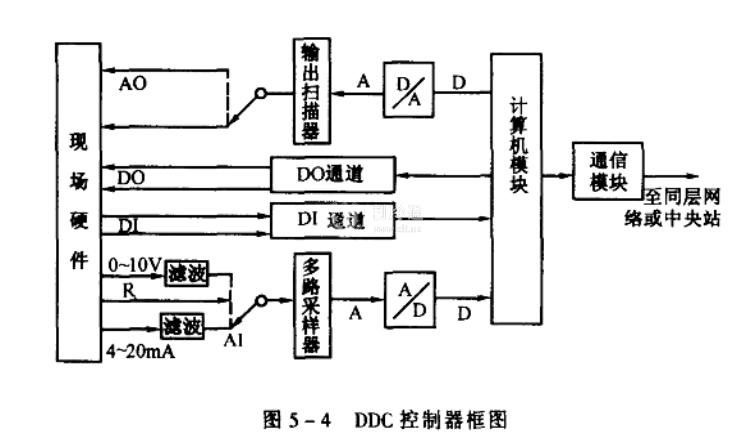

直接數字控制器是用計算機對控制規律的計算來取代模擬控制器的控制作用，計算的結果以數字量的形式或變成模擬量的形式直接控制生產過程。圖5-4是直接數字控制器框圖。

直接數字控制器是一種多回路的數字控制器，它以計算機微處理器為核心，加上過程輸入、輸出通道組成。它利用多路采樣器按順序?qū)Χ嗦繁豢貐?shù)進行采樣，然后經A/D(模/數)轉換輸入計算機微處理器，計算機微處理器按預先確定的控制算法，分別對各路參數進行比較、分析和計算，最后將結果經D/A(數/模)轉換器、輸出掃描器，按順序送到相應的執行器，實現對生產過程的參數控制。

任何一個DDC控制器都有與其他DDC控制器及中央站進行通訊的功能，提供了網絡信息通訊和信息管理，實現全面的整體信息共享、信息傳輸。
