水量調節閥也是一種氣動調節閥。在一些小型水冷式制冷裝置中，裝于冷凝器進水管路上，用來控制冷凝壓力，節約冷卻水量。

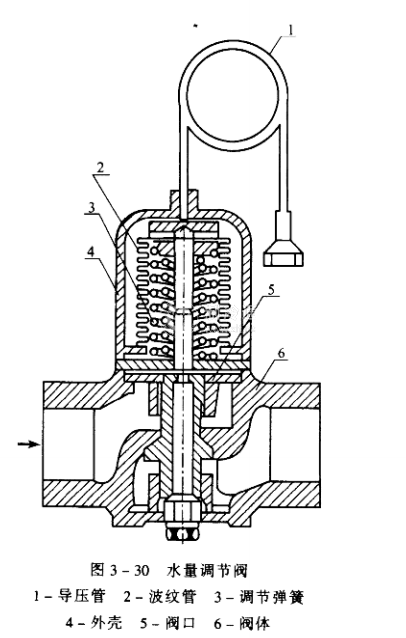

水量調節閥的結構如圖3-30所示。閥頂端的毛細管與制冷壓縮機排氣閥上的旁通孔連接。當冷凝器的熱負荷增大時，冷凝壓力上升，閥內波紋管被壓縮，通過頂桿向下推動閥門，使閥口開大，冷卻水流量增加，從而使冷凝壓力降低;當冷凝器熱負荷降低時，冷凝壓力下降，波紋管伸長，彈簧推動頂桿向上移動，使閥孔關小，冷卻水流量減少，冷凝壓力上升;當制冷壓縮機停止工作時，冷凝壓力大幅度下降，閥門逐漸關小以致完全關閉。這種水量調節閥的啟動壓力一般在0.6MPa。調節閥體上的調節螺絲，可改變閥口的開啟度。
