恒壓閥介紹:正恒閥的結構原理和特點

   2021-07-19 子琪2252
核心提示:正恒閥是一種常閉型閥門,有ZZHA-3型和ZZHB-3型兩種型號,ZZHA-3型其結構如圖3-1。

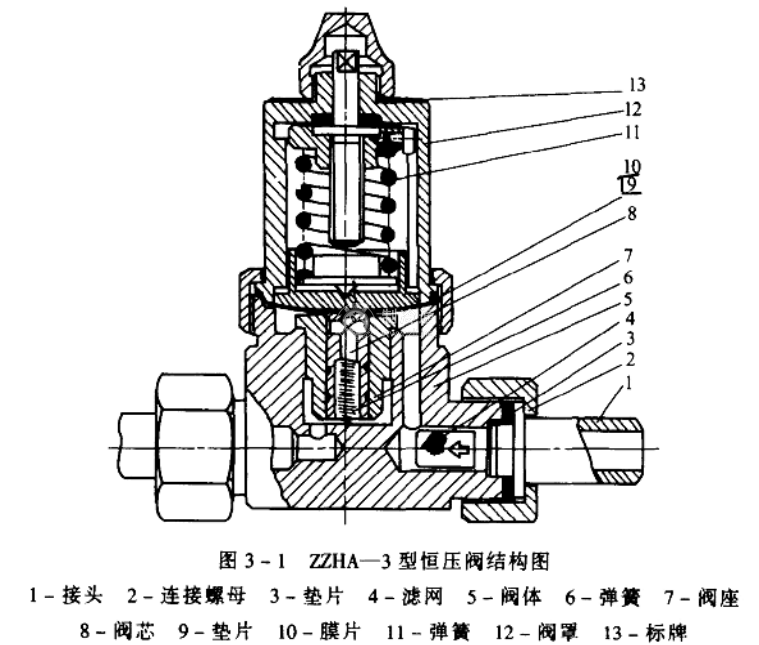

正恒閥是一種常閉型閥門,有ZZHA-3型和ZZHB-3型兩種型號,ZZHA-3型其結構如圖3-1

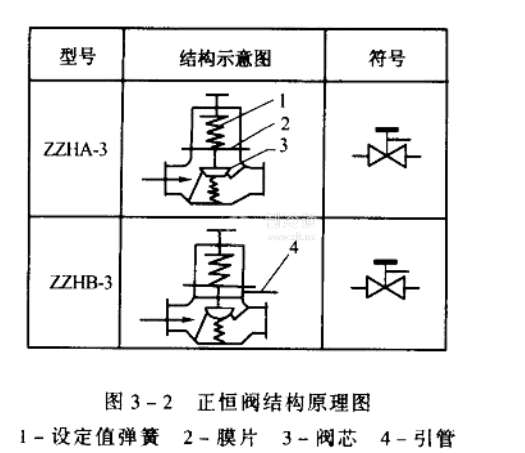

ZZHA-3型恒壓閥在閥體和閥罩之間用不銹鋼膜片分成上下兩部分。上半部分為閥罩,閥罩內為彈簧調節系統,用它可調節恒壓閥動作的設定壓力值。右旋彈簧調節桿為增加彈簧力;左旋彈簧調節桿為減小彈簧力。下半部分為工質通道系統。ZZHA-3恒壓閥的結構原理見圖3-2

作用在膜片上方的是彈簧調節系統的彈簧力,作用在膜片下方的是閥進口處氣體的壓力。當膜片下方氣體壓力升高,超過彈簧力時,膜片2中心被頂起,帶動閥芯3上移,閥口開啟,隨著壓力逐漸升高,閥口也成比例地逐漸開大;當膜片下面壓力降低時,膜片中心在彈簧力作用下下移,閥11關小隨著壓力逐漸降低,閥口成比例地關小。在閥門剛開啟和全開啟這一范圍內,閥口的開啟度與膜片下方的壓力成正比。閥的工作過程用一句話來形容就是“升開降閉”。ZZHA-3型恒壓閥膜片下感受的是進口處壓力,因而閥的開啟度與進口壓力成正比,可以使進口壓力恒定在調定值。

ZZHB-3型恒壓閥與ZZHA-3型恒壓閥的結構基本相同,不同點僅在于ZZHB-3型恒壓閥膜片下面用一隔板把膜片與閥進口隔開,在隔板與膜片之間引出一引管,引系統所需控制地方的壓力作用于膜片下面,膜片上面仍受到彈簧力的作用其余結構與ZZHA-3相同。其結構原理見圖3-2。由于ZZHB-3恒壓閥膜片下面感受外接管引壓力,所以,在閥門剛開和全開范圍內,閥口的開啟度與外接管的引壓力成正比。



標簽: 正恒閥 恒壓閥
