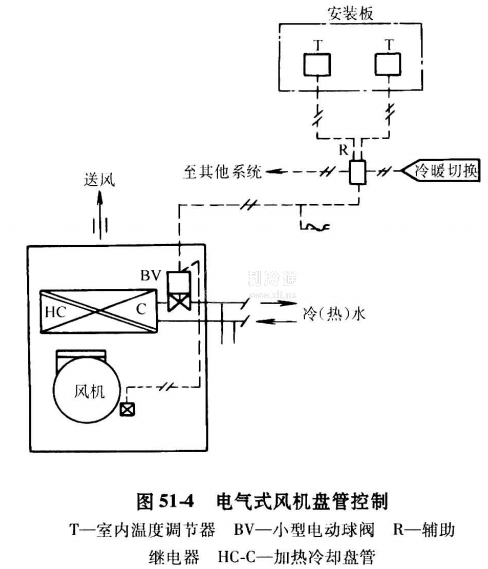

風機盤管的控制方案中，可采用二通閥，也可采用三通閥來控制:可采用簡易的溫控器進行控制，也可采用智能型溫控器進行控制。圖51-4~圖51-6給出了三種風機盤管機組的調節方案，這也是典型的末端調節方案。圖51-4是以室內型溫度控制器控制小型電動球閥，實行雙位控制。冬夏季轉換時，可在調節器內部切換，只要把調節器從正作用切換成反作用，就可使一個調節器同時適應冬、夏季需要。風機與電動球閥進行連鎖控制。

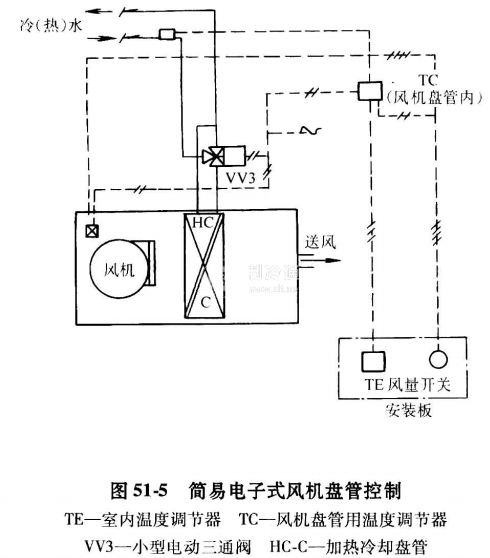

圖51-5所示是以風機進口溫度發信，采用小型電動三通閥調節，用改變旁通水量的方法調節進盤管的冷(熱)水量，達到控制房間內溫度的目的。室內溫度控制器附帶設定器，可對房間的控制溫度進行設定，同時還可手動調節風機的速度(高、中、低速)。

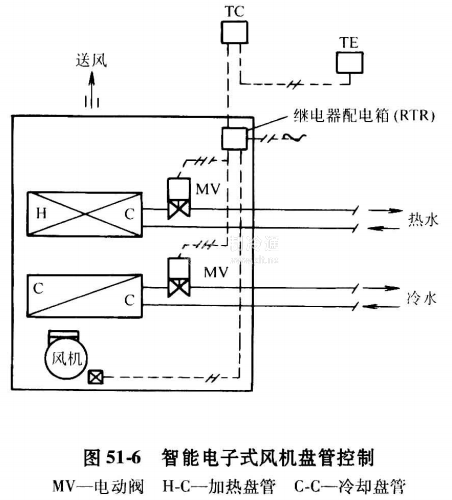

圖51-6所示是溫控器加三速開關的四管制變流量風機盤管系統。該系統中，冷熱水管道分開，并分別使用冷水電動調節閥和熱水電動調節閥進行控制。室內溫度控制器可實現PI控制，并可根據室內溫度自動進行風機風量的控制。同時風機風量還受來自于室內的手動信號控制。溫度控制器具有液晶顯示室溫的功能，溫度設定以數字式表示。
