(1)潔凈室氣流組織設計原則

    1)凈化空調系統的送風氣流應以最短的距離，不受污染地直接送到工作區，并且盡量覆蓋工作區，使污染物在擴散之前就被攜到回風口。

    2)盡量減少渦流，避免把工作區以外的污染物帶入工作區。

    3)盡量控制上升氣流的產生，防止灰塵的二次飛揚，以減少灰塵對工件的污染。

    4)工作區的氣流力求均勻，工作區的氣流速度應滿足生產工藝和衛生的要求。

    (2)潔凈室常用氣流組織方式主要有單向流和非單向流(亂流)兩種方式。單向流又可分為圖44-23所示的垂直型和水平型兩種。

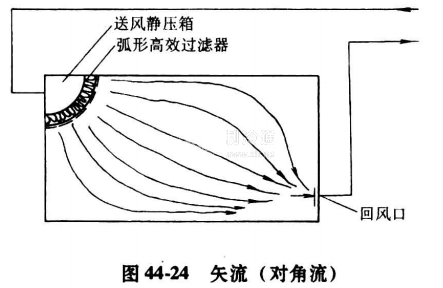

    根據國外實踐，介于單向流和非單向流之間而具有兩種氣流特征的氣流組織方式，稱矢流(對角流)，如圖44一24所示。

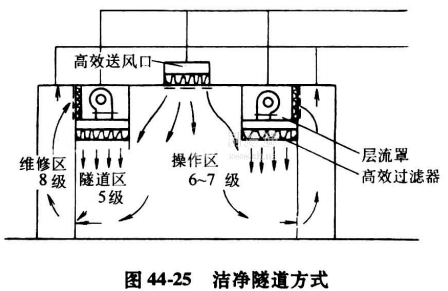

    從氣流剖面來看，是一種放射狀的氣流，它可以較小風量達到較高的潔凈度(如K=200次/h，可實現5級潔凈度)，以節約運行費用。此外，有些生產工藝僅要求在潔凈室的局部工作區內達到高潔凈度，故使?jié)崈魵饬飨冉?jīng)該操作部位。非操作部位可降低級別，以節省費用，因而構成了如圖44-25所示的潔凈隧道方式的氣流。

    此外應該注意:為了不干擾正常的氣流，單向流潔凈室內不宜另設凈化工作臺;非單向流潔凈室設置凈化工作臺時，其位置應遠離回風口;潔凈室內有局部排風柜時，其位置應設在工作區氣流的下風側。
