壓力表是一種測量壓力大小的儀表，可用來測量容器的實際壓力值，操作人員可以根據(jù)壓力表指示的壓力對容器進行操作，將壓力控制在允許的范圍內。

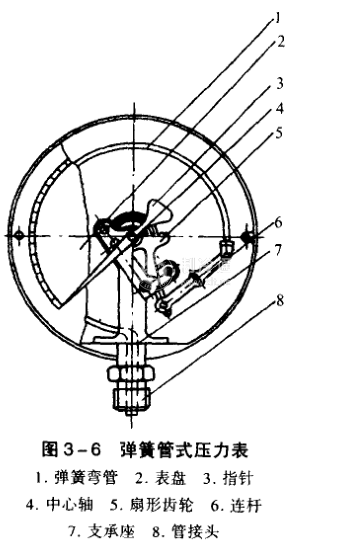

鍋爐上普遍使用的壓力表，主要是彈簧式壓力表，它由表盤、彈簧彎管、連桿、扇形齒輪、小齒輪、中心軸、指針等零件組成，如圖3-6所示。

    彈簧是由金屬管制成的，管子截面呈扁平圓形.它的一端固定在支撐座上，與管接頭相通；另一端是封閉的自由端，與連桿連接。連桿的另一端連接扇形齒輪，扇形齒輪又與中心軸上的小齒輪相銜接。壓力表的指針固定在中心軸上。

    當被測介質的壓力作用于彈簧管的內壁時，彈簧管扁平圓形截面就有膨脹成圓形的趨勢，從而由固定端開始向外伸張，也就是使自由端向外移動，再經過連桿帶動扇形齒輪與小齒輪轉動，使指針向順時針方向偏轉一個角度。這時指針在壓力表盤上指示的刻度值，就是鍋爐內壓力值。鍋爐壓力越大，指針偏轉角度也越大。當壓力降低時，彈簧彎管力圖恢復原

狀，加上游絲的牽制，使指針返回到相應的位置。當壓力消失后，彈簧彎管恢復到原來的形狀，指針也就回到始點(零位)。
