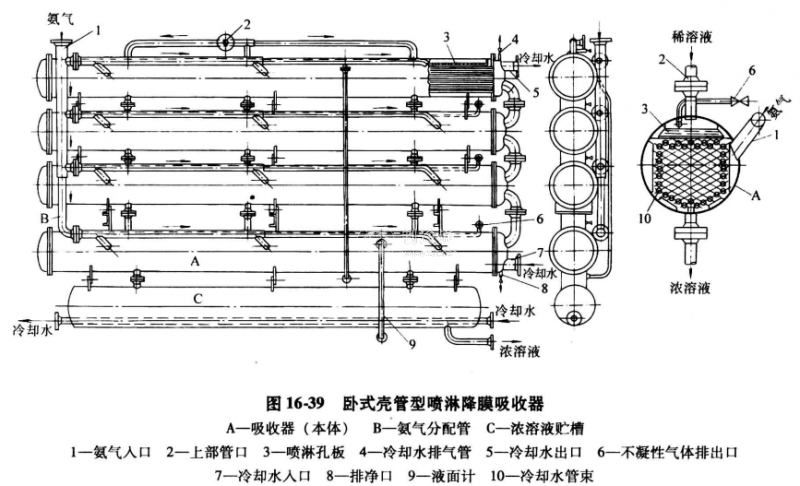

圖16-39所示為臥式殼管型噴淋降膜吸收器。它由若干個(一般是2~4個)上下串聯安裝的殼管式吸收器A和一個氨氣分配管條B所組成，最下面配有濃溶液貯槽C(也可單獨設計配套)。氨氣通過分配管系分別進入上下重疊的吸收器A的冷卻水管隙之間;稀溶液自上部管口2進入，經噴淋孔板3，在冷卻水管束10外成膜下流，吸收氨氣，使溶液增濃，由管內冷卻水將反應生成的吸收熱帶走，并始終維持過冷液狀態。增濃的溶液通過連接管，進入下一個吸收器繼續吸收，濃溶液進入最下面的濃溶液貯槽C。

一套設計良好的吸收器，每經過一個吸收器可增加溶液3%~5%的質量分數。這種吸收器目前為大中型氨吸收式制冷機組所采用。其優點如下:

1)氨氣與稀溶液逆流，冷卻水與管外溶液也是逆流，吸收和傳熱效果均好，吸收終了的濃溶液接近理想狀態。

2)吸收器內基本上不積存溶液，可以接受氨氣的空間大，負荷波動時，對吸收效果影響較小。

3)吸收器內溶液充填量小。
