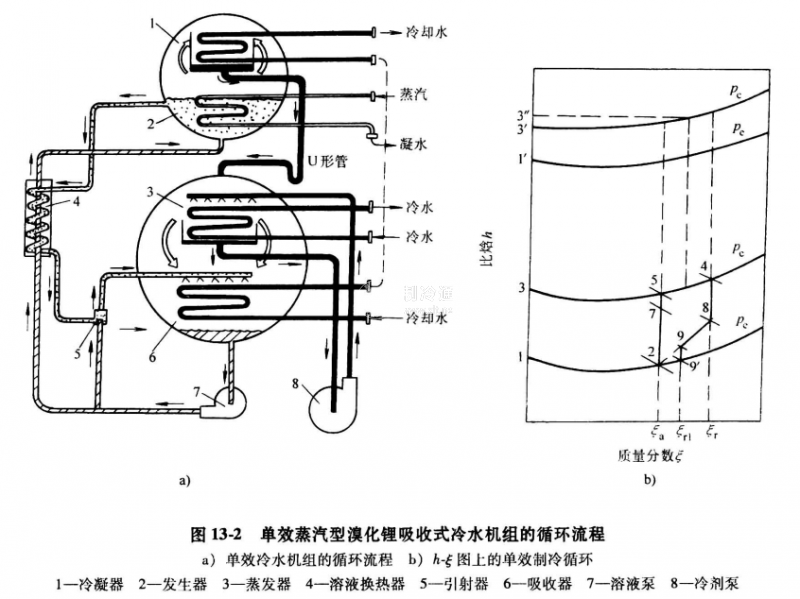

混合溶液在吸收器中的吸收過程 在圖13-2b上的過程線為9-9'-2,吸收器中的壓力為蒸發壓力Pe，流入吸收器的混合溶液所處的狀態點9為過熱態。因此，混合溶液進入吸收器后，有一部分冷劑蒸汽閃發出來，其質量分數略有提高，閃發終了的狀態點9’為平衡態。

隨后，噴淋到吸收器傳熱管簇上的混合溶液，吸收來自蒸發器的冷劑蒸汽，同時向管內的冷卻水排放熱量;在吸收器的出口處，溶液稀釋到狀態點2，成為稀溶液。因此，在圖上過程線9-9’為閃發過程，9'-2為吸收過程。

    可見，溶液回路的各個過程是在圖上的等質量分數線以及等壓線Pc和Pe之間的區域內發生的，其循環流程按順時針方向進行。在發生過程中,溶液被濃縮，濃溶液與稀溶液的質量分數之差稱為放汽范圍。隨著放汽范圍的增大，溶液的循環量減小，機組的熱力系數增大，汽耗減小。
