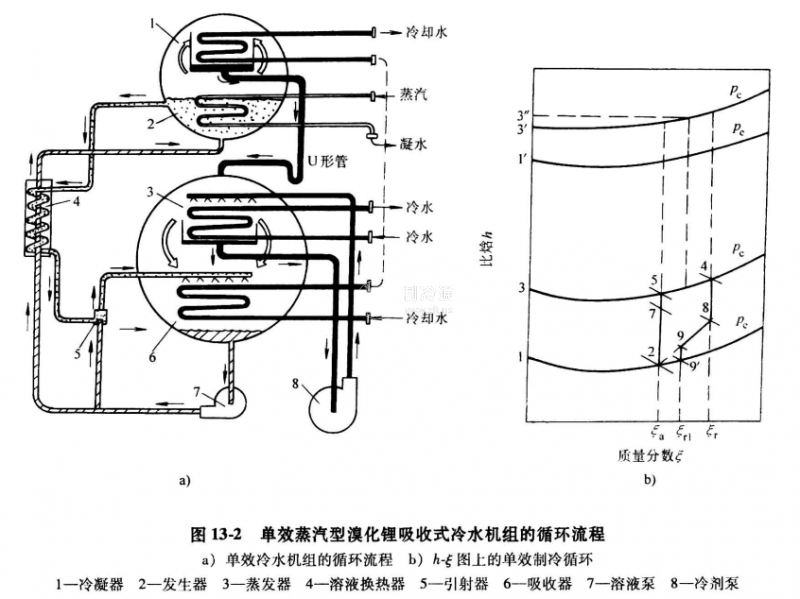

單效蒸汽型溴化鋰吸收式冷水機組的應用系統，由發生器和蒸汽鍋爐、穩壓閥、疏水器、凝水箱、凝水泵等構成熱源回路，向機組提供蒸汽作為驅動熱源;由吸收器與冷凝器和冷卻塔、冷卻水泵等構成冷卻水回路，通過冷卻水向環境排放吸收熱和冷凝熱;由蒸發器和空調器、冷水泵、膨脹水箱等構成冷水回路，通過冷水向空調或冷卻設備供冷;由冷凝器、節流元件、蒸發器和冷劑泵等構成冷劑水回路;由發生器、吸收器、溶液換熱器和溶液泵等構成溶液回路。由冷劑水回路和溶液回路構成單效蒸汽型溴化鋰吸收式冷水機組的循環流程如圖13-2所示。

單效循環流程的溶液回路過程稀溶液經溶液換熱器的加熱升溫過程 在圖13-2上，以過程線2-7表示。由吸收器流出的稀溶液的狀態點為2,經溶液泵升溫后。進入溶液換熱器的管程，被殼程中來自發生器的濃溶液加熱到狀態點7,其溫度升高，但其質量分數保持不變。

溶液換熱器是一個回熱器，可以提高機組的熱力系數，減少驅動熱源的消耗。從發生器流出的濃溶液溫度較高，為了在吸收器中吸收冷劑蒸汽，必須冷卻降溫;從吸收器流出的稀溶液溫度較低，為了在發生器中產生冷劑蒸汽，必須加熱升溫。濃溶液和稀溶液在溶液換熱器中進行換熱，不僅減少了吸收器的冷卻負荷，而幾也減少了發生器的加熱負荷。
