翅片管冷凝器內螺紋管的槽形有三角形和臺形兩種。圖8-14的A型內螺紋管，其齒和槽均為臺形;B型內螺紋管的齒和槽均為三角形。據(jù)分析，由于冷凝液的表面張力，齒頂角愈小，則齒表面上液膜愈薄，換熱愈強，而臺形槽則存液量多，使有效內表面積增大，因此C型內螺紋管是兩種齒形的結合，即齒為三角形而槽為臺型。

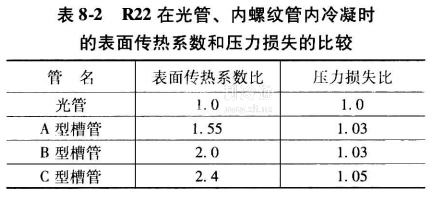

表8-2 中列出R22在這三種齒形內螺紋管中冷凝時，在qm=200kg/(m2·s)下的表面?zhèn)鳠嵯禂?shù)和壓力損失的比較(以光管為比較基礎)。從表中可見，R22在管內冷凝時，C型內螺紋管的表面?zhèn)鳠嵯禂?shù)最高，比A型和B型槽要提高40%以上，而壓力損失約增加2%。

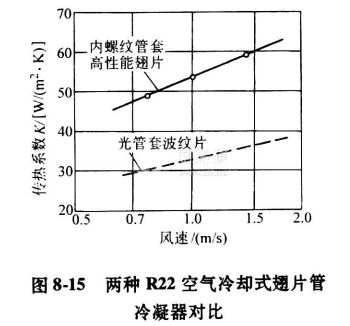

采用內螺紋管和高性能翅片組合的R22強制對流空氣冷卻式冷凝器的傳熱系數(shù)，與光管套波紋片組合的冷凝器傳熱系數(shù)的比較見圖8-15。由圖可見，內螺紋管套高性能翅片的風冷冷凝器的傳熱系數(shù)，要比光管套波紋片的提高60%以上。

翅片管冷凝器一般用于鹵代烴類制冷劑的空調制冷裝置。近年來國外也有用于氨的風冷冷凝器產品。采用鍍鋅鋼管外套鋼翅片或鋁管外套鋁翅片，用于空調裝置和冷水機組。
