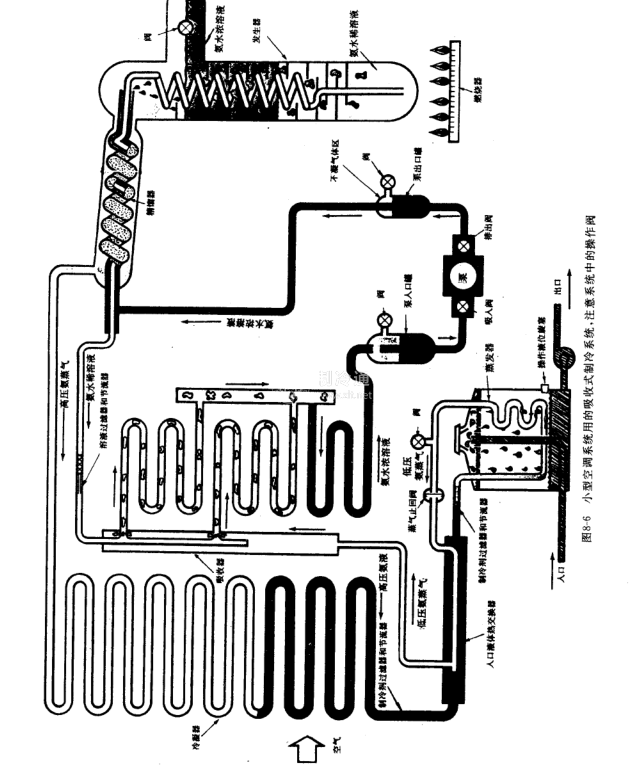

另一種稍有差別的氨水吸收式空調制冷系統繪于圖8-6，它用來冷卻空調用的乙二醇水溶液(簡稱冷凍水)。濃溶液(氨含量多)由溶液泵送回發生器，被燃燒器加熱并分離出蒸氣。氨和水混合的蒸氣流出發生器并與進入發生器的稀溶液直接接觸。在此過程氨氣被部分凈化。當經過粗餾設備時，與逆流通過冷盤管的溶液接觸，氨氣變得更加純凈，然后進入精餾器。

    精餾器裝有網環，氨氣通過時，與這些網環直接接觸，具有大接觸表面積的網環使任何水汽脫離氨氣。隨后，純凈的氨氣流入冷凝器管，被橫掠流過冷凝器的空氣冷卻。冷凝器中的熱氨氣向空氣放熱后被液化。液態制冷劑離開冷凝器，通過第一節流閥而使壓力和溫度有所下降。接著流過液體一回氣熱交換器的外管，同時使逆流流經內管的低溫氨氣得以加熱，而氨液得到過冷。

    從液體一回氣熱交換器出來的氨液進入第二節流閥，使壓力溫度進一步降低。低壓、低溫的液體制冷劑流經冷盤管(蒸發器)。此處，乙二醇水溶液(冷凍水)向下噴淋掠過蒸發器，放出熱量使液態制冷劑蒸發。被冷卻的乙二醇溶液作為載冷劑，通過泵送到空調場所的空氣冷卻器中，冷卻進入房間的空氣。

氣體制冷劑流出冷卻盤管，經過液體一回氣熱交換器的內管。途中，從逆流流經外管的液體制冷劑吸取熱童。最后，氣體制冷劑進入吸收器分配管，然后在吸收器中被稀溶液吸收，變成氨水濃溶液后進入溶液泵，加壓后經精餾器進入發生器上部，完成冷凍循環。

    發生器中濃溶液分離出氨蒸氣以后，剩下的高溫稀溶液向上流過發生器中的盤管。稀溶液離開發生器，進人精餾器內盤管。在此處，稀溶液與沿外盤管反向流過的濃溶液發生熱接觸。稀溶液離開精餾器后，流過稀溶液節流閥使溶液從高壓側降到低壓側壓力。

    稀溶液離開節流閥，進入吸收器分配管.分配管是個套管，其中內管為稀溶液，外管為來自冷盤管(蒸發器)的氨氣。在吸收器頂分配管內的稀溶液管上有兩個小孔，它們將使稀溶液流出并和周圍氨氣直接接觸。從此點開始，稀溶液和氨開始形成濃溶液。

    隨后，濃溶液和氨氣流經這兩根管離開吸收器分配管，進入吸收器。經過吸收器，稀溶液吸收氨氣而形成濃溶液。

    離開吸收器的濃溶液進入溶液泵，被泵送回機組的高壓側。離開溶液泵以后，濃溶液流經精餾器，并吸收逆流而來的稀溶液的熱量。

    濃溶液流經精餾器后，被預熱，減少所需熱量，提高了循環效率。濃溶液離開精餾器向下流回發生器的分餾裝置，開始下一次循環。
