用于居住和商業建筑的吸收式空調系統的數量在增長。此種用途的機組最大變化之一是增加了泵，用以產生循環動力，將吸收器中的稀溶液傳送到系統的高壓側。液壓膜片脈動泵或電動機驅動的磁力泵被密封在系統中。

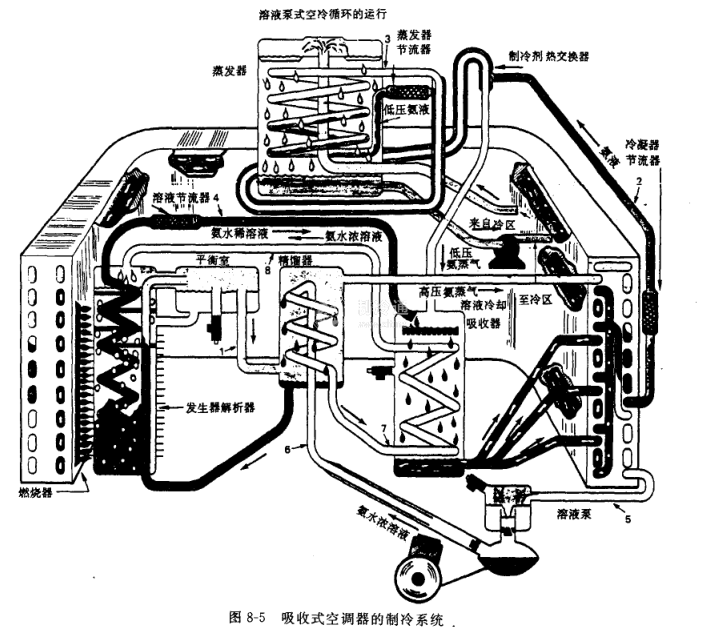

    典型的冷凍水家用空調系統繪于圖8-5，這是一個以水為吸收劑，氨為制冷劑的吸收式制冷系統。發生器帶有燃?xì)馊紵鳎靡约訜岚彼疂馊芤骸０钡姆悬c(diǎn)比水低。所以，氨變?yōu)闅怏w并經管段1流過精餾器，隨后以高溫高壓狀態氣體進入冷凝器。

    當外部空氣通過冷凝器時，帶走氨的熱量。氨氣凝結成液體，經管2流入預冷器。預冷器作為熱交換器而在液氨到達蒸發器之前使其溫度降低。同時，預冷器也使通過管線3離開蒸發器的低溫氨氣得以加熱。

    當液氨流出預冷器時，通過節流器降壓進入蒸發器。在蒸發器中吸收冷凍水環路的熱量，蒸發變?yōu)榘睔狻９芏?/span>3中的氨氣經預冷器進入吸收一熱交換器。在發生器中，大部分是氨蒸發，剩下氨水稀溶液，稀溶液在高壓下離開發生器.通過節流器控制流量，并將系統分成高低壓兩側。

    節流器位于通到吸收一熱交換器的管線4上，溶液溫度因換熱而有較大降低。在吸收器末端，熱量被熱交換器吸收，并完成吸收氨氣過程。

濃溶液從吸收器流出后，經冷凝器冷卻后(此冷卻管與氮冷凝管隔開)流過管段5進入溶液泵；被泵提高壓力后，溶液經管段6進入精餾器。在精餾器中從周圍熱氨氣中吸收熱量，當其再次通過管段7進入吸收熟交換器時，吸收更多的熱量。預熱后的溶液經管段8返回發生器。再開始整個循環。對大型機組來說，除需用兩個燃燒器外，它們的運行情況均相同。
