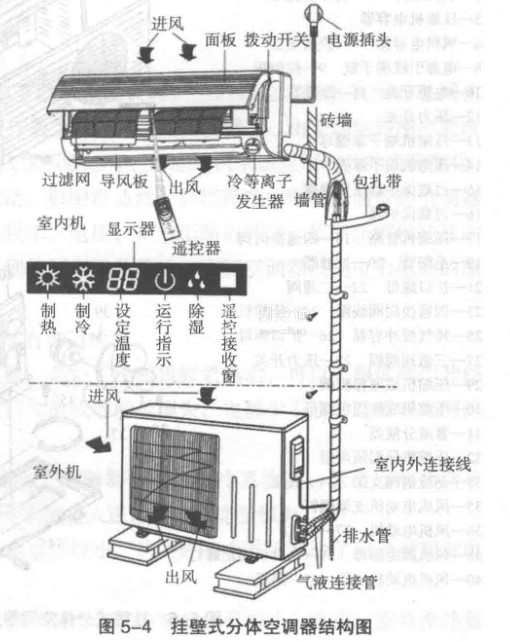

圖5-4為典型的掛壁式分體空調器的結構。其特征是空調器分為室外機和室內機兩大部分。每部分均包括換熱器、風機、控制電路等，壓縮機與節流裝置安裝在室外機上、室內機與室外機之間用兩根中間連接管了控制信號電纜和電源電纜連接起來成為整體。

掛壁式分體空調器的制冷量，般較小，比較適用于家庭或面積不大的其他用途房間。

目前國內掛壁式分體空調器主要有定速和轉速可控型(俗稱變頻空調器)兩大類。其中變頻空調器又分為交流變頻和直流孿頻兩類。

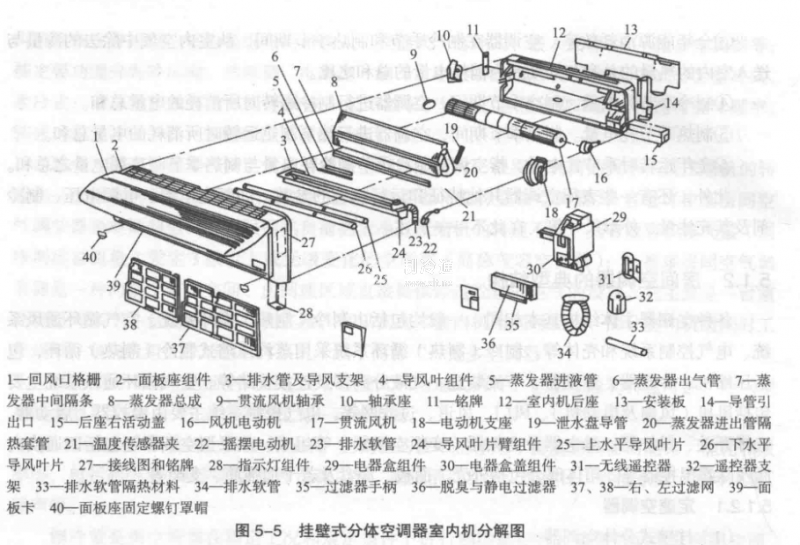

    圖5-5和圖5-6所示分別為室內機和室外機的分解圖。室內機組體積較小，適宜掛在墻面上，面板上裝有進風柵，柵后依次為空氣濾清器和蒸發器。離心風扇直接由裝在其端頭的電動機帶動，抽吸冷風.并由面板上的出風柵吹向室內。導風裝置由導風葉片和導風電動機組成，它能將冷風自動地均勻送到室內各處。
