制冷壓縮機排氣管道安裝時，應根據下列原則進行。

1)制冷系統排氣管的水平管段應有不小于1/100的坡度坡向冷凝器，使制冷壓縮機的潤滑油流入冷凝器，防止其返回制冷壓縮機的頂部。

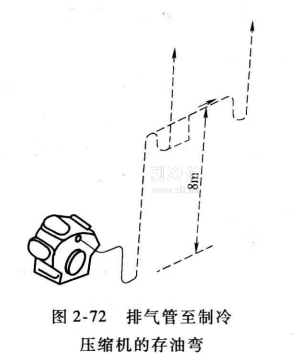

2)若制冷系統的直立排氣管長度達2.5~3m，為防止管內壁沉淀的潤滑油進入制冷壓縮機頂部，應使排氣管上形成如圖2-72所示的存油彎。存油彎在停車時存留液體制冷劑和潤滑油的混合液體。如直立管較長，除在靠近制冷壓縮機處設一個存油彎外，每隔8m再設一個存油彎，以保證存留混合液的容量，如圖2-72所示。

設有油分離器的排氣管，可不設存油彎，系統停車后排氣管的潤滑油可流入油分離器中，而不會產生倒灌入制冷壓縮機的現象。

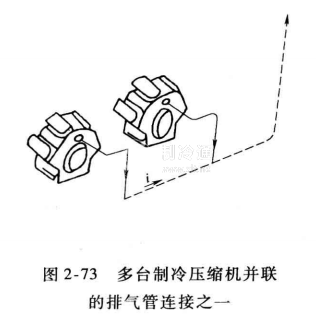

3)兩臺或多臺制冷壓縮機并聯時，若排氣總管安裝在制冷壓縮機下方時，為防止在運轉中制冷壓縮機排出的潤滑油流入停用的制冷壓縮機中，其排氣主管應采取圖2-73所示的連接方式。

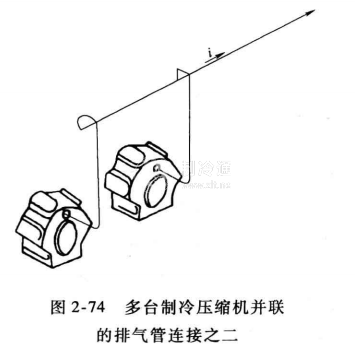

4)排氣總管安裝在制冷壓縮機上方時，制冷壓縮機的排氣管應從上面接入總管，可防止排氣管的潤滑油倒流入停用的制冷壓縮機內。連接方式如圖2-74所示。
