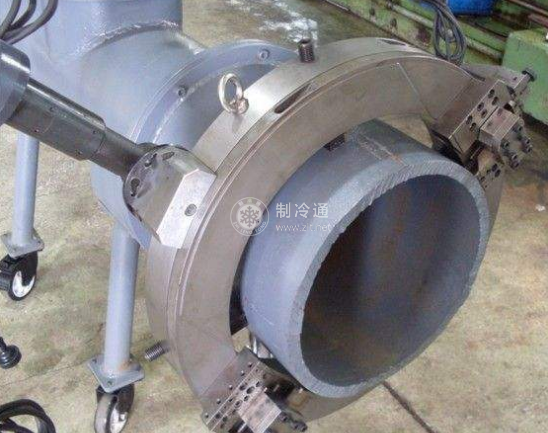

1.制冷管道的切制 管道的切割方法有鋸割、刀割和氣割等。

(1)鋸割鋸割是一種較為常見的切割方法，適用于大部分金屬管材，鋸割操作方便，鋸口平整，可鋸不同角度的管口。

(2)刀割刀割一般采用手動割管器，適用于切割4-12mm的銅管或鋼管，而較細的毛細管宜用剪刀在毛細管上來回轉動，在毛細管上畫出一定深度的刀痕后，再用手輕輕折斷。

(3)氣割氣割是采用氧氣一乙炔氣焊設備，使用氧化焰進行切割的方法，適用于管徑較大的碳素鋼和低合金鋼管的切割。

2.管道的彎曲 管道的彎曲一般有冷彎和熱彎兩種方法。

(1)冷彎一般管徑在D57以下的管道采用冷彎;對于D25一D57的管道，可采用電動或液壓彎管機彎曲;D25以下的管道可用手動彎管機彎曲。

冷彎的管道不會脆，管壁減薄長度較低，加工方便，而且管道內壁干凈。冷彎管道的彎曲半徑為公稱直徑的3.5~4倍為宜。冷彎鋼管時，因鋼的彈性作用，彎曲時應比所需的角度多彎30~50彎曲半徑應比要求半徑小3~5mm，以便回彈。

(2)熱彎管徑為57mm以上的管道彎曲時采用熱彎。熱彎工序為干砂、充砂、劃線、加熱彎管、檢查校正和除砂。

在向管道內充干砂時，應邊用錘子敲擊管壁振實砂子，當充進的砂子不再下降為合格，然后將管端用木塞堵實。熱彎管道的彎曲半徑為公稱直徑的3.5倍。管道加熱溫度一般為950~1000℃ ,管道呈現橙黃色為宜，在彎曲當中溫度降到700℃時(櫻紅色)，應重新加熱。

(3)彎管的制作要求管道的彎曲角度要準確，彎曲處的外表面要平滑，沒有皺紋和裂紋;彎曲處的橫斷面上不應有明顯的減薄和變形。彎管的制作質量應符合要求。
