儲液系統

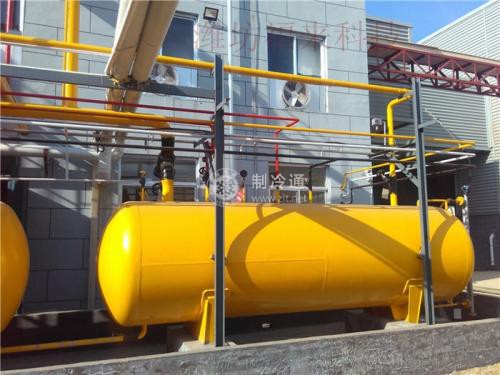

高壓儲液器用于儲存由冷凝器來的高壓制冷劑液體，以適應冷負荷變化時調節系統制冷劑的循環量，并減小系統內補充制冷劑的次數，起高、低壓間液封的作用，防止高、低壓間串通。儲液器出液口設在上部，連接一根伸到儲液器底部的輸液管，在工況變化時能保證向總調節站供液。供液管還連接緊急泄氨器和空氣分離器。

儲液器上部安裝安全閥，當儲液器內壓力超過允許壓力時，安全閥自動打開，并通過安全管向外排出超壓部分的氨氣，以防發生事故。儲液器上部還安裝放油管，放油管插入儲液器底部，用于定期把儲液器底部的潤滑油排放至集油器。

儲液器上部安裝放空氣閥，通過排放空氣管排放不凝性氣體至空氣分離器。

高壓儲液器的液位計安裝在儲液器一側，用于指示儲液量，其液位高度一般不超過筒體直徑的80%。

高壓液體調節與加氨系統

制冷系統的總調節站由高壓液體集管(D108mm x4.0mm)和一排閥門組成，用于集中調節低壓循環儲液器和中間冷卻器等設備的氨液分配。接入總調節站的進液管，有來自高壓儲液器的高壓供液管，也有來自加氨站的液管。總調節站的接出管分別是接至低壓循環儲液器和中間冷卻器的供液管。

當高壓儲液器、低壓循環儲液器或中間冷卻器的液位降至下限時，可通過加氨站補充足夠的氨液。加氨操作完畢，打開接至加氨站的抽氣閥，把加氨站中剩余氨氣抽入低壓循環儲液器。
