制冷系統的一些設備中通常需要保持一定的液位，以保證系統正常的供液及供油(如潤滑油制冷系統的液位控制一般是通過液位控制器和閥件來實現的)。某些液位控制器除起液位控制作用外，還起著液位指示和安全報警作用。制冷設備中常需要液位控制的有自由液面蒸發器、中間冷卻器、氣液分離器、高低壓儲液器、低壓循環儲液器等。常用的液位控制器有以下幾種。

浮球節流閥

浮球節流閥起著節流降壓和控制液壓的作用，它是一種自動調節的節流閥，常用于具有自由液面的蒸發器、氣液分離器和中間冷卻器供液量的自動調節。在氨制冷系統中廣泛應用的是一種低壓浮球閥。

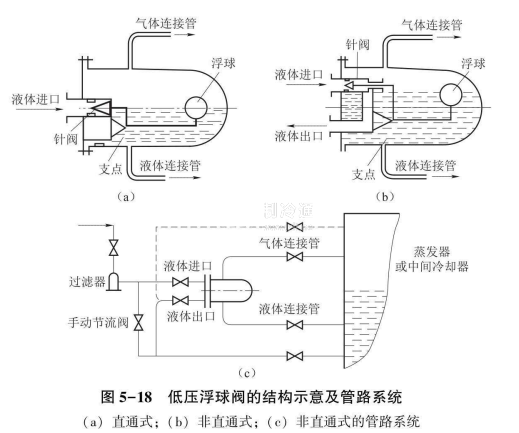

低壓浮球閥按制冷劑液體在其中的流通方式可分為直通式及非直通式兩種。圖5-18a所示為其結構示意圖及非直通式的管路系統。浮球閥是用液體連接管及氣體連接管分別與蒸發器(或中間冷卻器)的液體部分及氣體部分連通，因而兩者中具有相同的液位。當蒸發器(或中間冷卻器)內的液而下降時，閥體內的液面也隨之下降，浮球落下，針閥便將閥孔開大，于是供液量增大。反之剖而上升時浮球上升，閥孔開度減小，供液量減小。而當液面升高到一定的限度時閥孔被關死，即停止供液，所以浮球閥對供液量的調節屬于比例調節。
