自然對流空氣冷卻式冷凝器是依靠空氣在冷凝器被加熱后自動上升的過程，將冷凝器釋放的熱量帶走。這種冷凝器不需要風機，節省了風機的電耗，減少了噪聲;但這種冷凝器的傳熱系數較小，一般為9~16W/(㎡·K)。

    平板式空氣冷卻式冷凝器是由蛇形管和用以增加換熱面積的平板組成，蛇形管焊接或壓死在平板上，以強化換熱。

    百葉窗式空氣冷卻式冷凝器是將平板做成百葉窗形式再與蛇形管焊接，其目的是在增加冷凝面積的同時，改善通風條件。

    鋼絲式空氣冷卻式冷凝器是在百葉窗式的基礎上進一步改進，將鋼絲焊接在蛇形管的兩面(或單面)，并與換熱管成直角，一般鋼絲直徑選用?1.~2.5mm,鋼絲間的距離為6~10mm。

    自然對流空氣冷卻式冷凝器一般安裝在冰箱等的背面，工作時冷凝器放出的熱量，通過換熱管傳給平板、百葉窗平板或鋼絲，然后再由它們向空氣散熱。

    自然對流空氣冷卻式冷凝器的換熱管直徑通常采用?5~8mm,管間距為40~60mm。

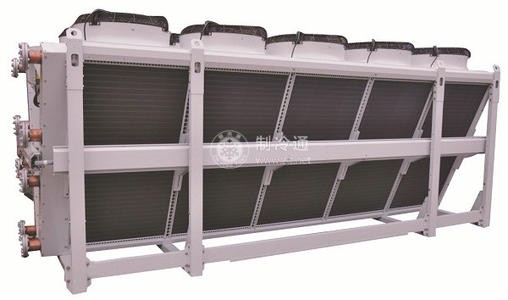

    強迫對流空氣冷卻式冷凝器一般選用直徑?40-- 60mm的銅管，彎制成蛇形盤管，蛇形盤管錯排。

    空氣冷卻式冷凝器的優點是不需要冷卻水，所以特別適用于缺水或供水困難的地區。近年來，多用于制冷系統中小型氟里昂空調機、冷柜、家用冰箱等。
