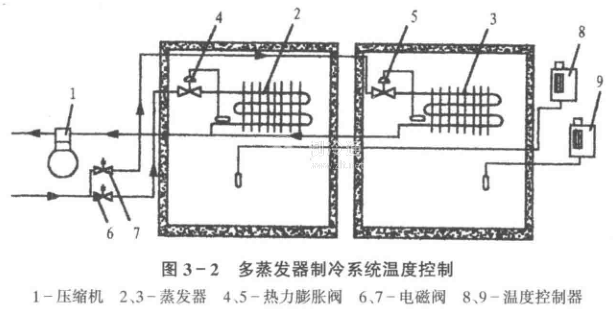

對于一臺壓縮冷凝機組連接到兩個或多個制冷裝置(蒸發器)的組合制冷系統,每個制冷裝置的冷室內分別設置溫度控制器,如圖3-2所示。在這個制冷系統中,每個溫度控制器分別控制各冷間的供液電磁閥。當其中一個冷室的溫度達到所控制溫度的下限值時,該冷室的溫度控制器的觸點動作,切斷該冷室蒸發器的供液電磁閥,使制冷劑停止向該蒸發器供液。而當另一冷室的溫度尚未達到調定的下限值,第二間冷室的供液電磁閥是打開的,壓縮機仍需要正常工作。當?shù)诙€冷室的控制溫度也達到下限值時,其溫度控制器動作,才關閉相應的供液電磁閥。此時可以通過在吸氣管路上的壓力控制器或通過控制電路來控制壓縮機停機。當任何一個冷室內的溫度回升至調定的上限值時,該溫度控制器觸點動作,打開對應冷室蒸發器的供液電磁閥,并由控制電路來接通壓縮機,系統開始運行。
在應用這種溫度調節方法時,當切斷一個電磁閥后.制冷劑停止向相應的蒸發器供液,會引起另一蒸發器中制冷劑壓力降低。這是因為熱負荷減少了大約兩倍,壓縮機吸氣量下降,引起壓力的降低。對于有些系統甚至會引起壓縮機的頻繁啟動。為防止這種現象的產生,制冷系統必須要考慮采用能量調節系統。
