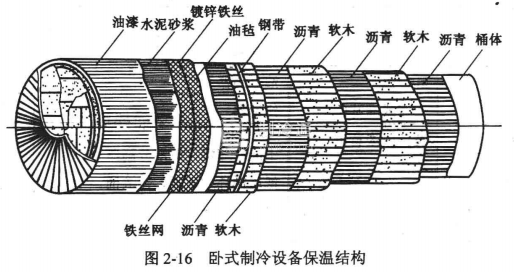

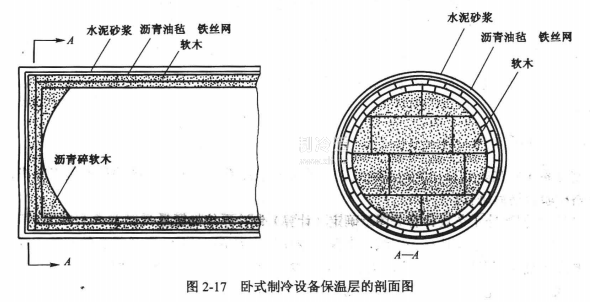

1.制冷設備是臥式還是立式，其保溫結構做法相似。臥式制冷設備保溫結構如圖2-16所示，臥式制冷設備保溫層的剖面圖，如圖2-17所示。

制冷設備底座部位的保溫結構如圖2-18所示，制冷設備桶體和管道連接處的保溫結構如圖2-19所示。

2.制冷設備的保溫施工方法。刷凈設備表面，在干燥的表面上涂熱瀝青一層，并立即貼上一層浸過熱瀝青的軟木，軟木應交錯排列與設備緊貼，再涂熱瀝青一層后再貼上一層浸過熱瀝青的軟木，一直做到要求的厚度為止。然后用鍍鋅鐵絲網或鋼帶扎緊(設備外徑:在300~450mm的，用14號鍍鋅鐵絲:在450~650mm的，用10mm X 0.4mm鋼帶:在650~900mm的，用12mm X 0.4mm鋼帶)。每道鐵絲捆扎的間距為1m。用熱瀝青貼油氈，搭接部分不小于50mm。在油氈上裹10mm X 10mm的方格鐵絲網，其上纏上鍍鋅鐵絲，間距不大于150mm,然后用1:2.5的水泥砂漿抹面，其厚度為20~25mm，先打底后抹面。
