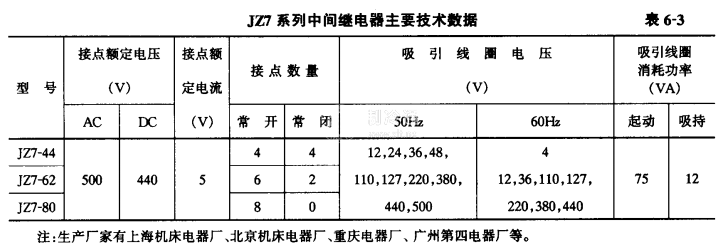

繼電器動作機構為直動式。接點較多，有8對。接點為雙斷點排列成上下兩層。每層各安裝4對觸點。下層接點為常開式，上層接點為常開式或常閉式。繼電器的殼體用塑料壓制而成.結構緊湊，便于接線。主要技術數據見表6-3。

JZ11系列中間繼電器:適用于AC500V, 50Hz或60Hz及DC440V及以下的控制電路中，用來增加信號大小及數量。本系列繼電器有以下兩個特點:

JZ11-S型在普通繼電器基礎上多加一個保持線圈，使繼電器處于釋放位置時，保持線圈通電吸住銜鐵，以增加在外界有振動和沖擊時繼電器工作的可靠性。

JZ11-P型在普通繼電器基礎上多加一個電磁復位線圈，還有一個鎖扣裝置，在吸引線圈斷電后，鎖扣裝置仍將銜鐵保持在閉合位置，當輸入另一信號使電磁復位線圈勵磁后繼電器才復位。電磁復位線圈僅能短時通電，其線圈申聯一個常開接點接外電路。僅適用于反復短時工作制(持續通電時間最大為6min) 。

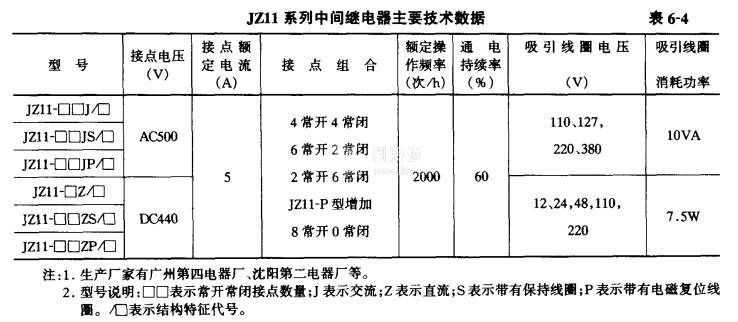

繼電器吸引線圈能在85%~105%額定電壓范圍內可靠工作。繼電器吸合和釋放的固有時間不大于0.05s。繼電器帶有透明防護蓋，以適用于塵土較多場所。主要技術數據見表6-4。

JJDZ4系列中間繼電器:可作為晶體管電路與強電電路聯系的環節，在晶體管電路中作執行元件，或在一般自動控制電路中作信號傳遞及放大。

繼電器在接通交流220V，接點電流為1A,cos?=0.6~0.7和斷開接點電流0.1A,cos?=0.3~0.4的條件下，其電壽命不低于20萬次。

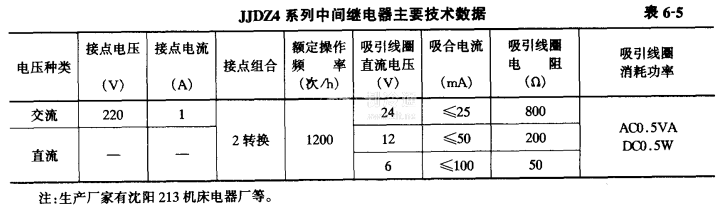

繼電器具有透明外罩和插入式結構。每個繼電器出廠時附有八腳電子管插座，或者帶接線端子板的變換插座。若采用板后接線，可直接采用八腳電子管插座，主要技術數據見表6-5。
