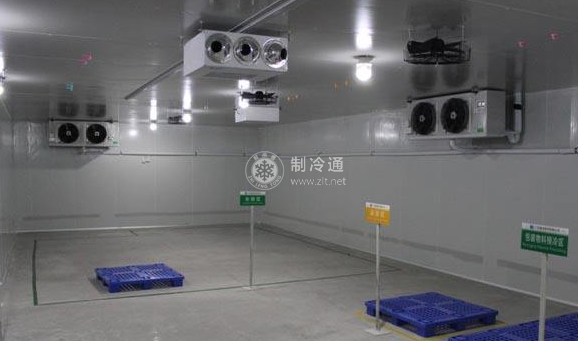

冷庫中繼電器接點控制線路的組成

   2020-04-07 和平3015
核心提示:繼電器接點控制線路電控線路由輸入機構、中間記憶元件、執行機構等組合成的網絡。

繼電器接點控制線路電控線路由輸入機構、中間記憶元件、執行機構等組合成的網絡。

輸入機構:主要由檢測元件和主令元件組成。

1.檢測元件:用于測量生產過程中的某些參數,包括電量和非電量,并按其被測參數的大小轉換成電信號。例如行程開關檢測行程距離、壓力變送器檢側壓力、溫度傳感器檢側溫度、濕度傳感器檢測濕度。檢測元件還包括時間繼電器,它的主要功能是檢測某程序進行的時間,作為電控線路進行定時切換程序的控制信號。檢測元件給出的控制信號作為程序轉換的控制信號。

2.主令元件:有控制按鈕、轉換開關、萬能轉換開關、主令控制器等。它們的功能是對控制系統進行啟動、停止操作。對控制系統進行切換選擇。主令元件給出的控制信號就稱為主令信號。檢測信號和主令信號即構成控制線路的輸入信號。


中間記憶元件:中伺記憶元件在繼電器接點控制線路中,主要由中間繼電器承擔,中間記憶元件最主要、最基本的功能是用來記憶輸人信號的變化,以達到各程序可以兩兩相區分的目的,以利于對生產過程進行調節。在這個意義上相應的繼電器、調節器都可稱為中間記憶元件。

執行機構:執行機構主要由執行元件組成。其主要功能是直接控制生產設備的運動部件進行工作,以滿足工藝要求,完成預定的生產任務。執行機構可分為有記憶功能和無記憶功能兩種:

1.有記憶功能的執行元件:各種容量的接觸器、繼電器等就是有記憶功能的執行元件。

2.無記憶功能的執行元件:電磁閥、電磁鐵、燈光負載等就是無記憶功能的執行元件。

組合網絡:就是控制線路的組成,將主令元件、中間記憶元件、檢測元件、執行元件,按照設計意圖用線條〔電線)連結起來組成控制回路,保證中間記憶元件通斷情況完全符合設計指定要求,保證執行元件在各程序中的通斷情況完全符合節拍表的要求。
