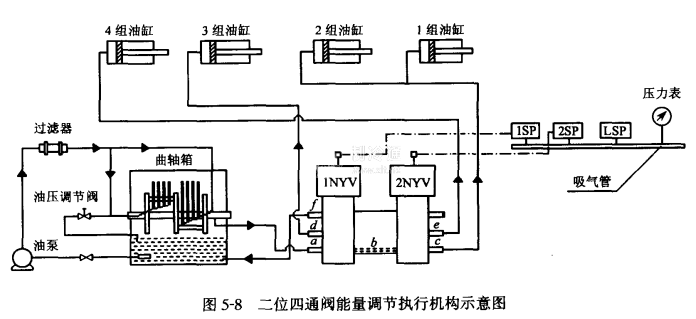

二位四通雙電磁閥作為能量調節執行機構示意圖如圖5-8所示。對四組八缸的壓縮機進行能量調節，1組(1#,2#氣缸)和2組(3#,4#氣缸)為基本工作缸，受LSP壓力控制器的控制。3組(5#,6#氣缸)和4組(7#,8#氣缸)為調節缸，受1.2SP壓力控制器的控制。

當冷間發出降溫指令，啟動制冷壓縮機，剛啟動時，油壓尚未建立，壓縮機處于全卸載工況，當壓縮機轉入正常運行，油壓一建立，壓力油就通過二位四通雙電磁閥的a,b,c孔進入1組和2組壓力油缸，推動油活塞工作，使其1#~4#氣缸上載。壓縮機在1/2能量級運行。當吸氣壓力升高,LSP壓力控制器到達設定值時，接通1NYV電磁閥，閥芯提升到上部位置，壓力油通過a,d孔進入第3組壓力油缸。推動油活塞工作，使其5#~6#氣缸上載。

壓縮機在3/4能量級運行。當吸氣壓力繼續升高到2SP壓力控制器設定值時，接通2NYV電磁閥，閥芯提升到上部位置，壓力油通過a,b,e孔進入第4組壓力油缸。推動油活塞工作，使其7#~8#氣缸上載。壓縮機在4/4能量級投入滿負荷運行。當吸氣壓力降低時，則以相反的方向逐級卸載，使壓縮機能量逐步降低。當吸氣壓力降低到LSP控制器的下限值時，壓縮機便停機。
