節流回氣控制法

節流控制法就是在蒸發器與壓縮機之間的回氣管路上裝一個閥門 , 靠調節它來提高或降低壓縮機的吸氣壓力,改變?cè)搲嚎s機的制冷量 ,同時,也將降低或提高蒸發器中的蒸發壓力,以控制被調節對象的溫度。由于這種控制法在能量消耗上不經濟,故只適用于制冷量較小,被控制對象熱惰性小的制冷系統。

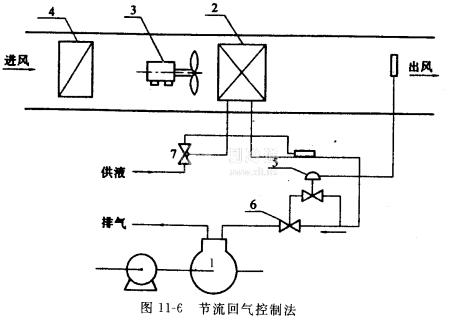

圖11-6是采用主效與便溫導閥來控制直接發式空氣冷卻器的出風溫度。恒溫導閥的感溫包置于需控處,當被控介質的溫度發生變化時,通過恒溫導閥開大或關小,對主閥進行比例調節 ,當被控介質溫度天高 ,主閥按比例開大,蒸發器的蒸發溫度隨之下降 ,同時加大傳熱溫差,增加蒸發器的換熱能力,使被控介質溫度下降 ,并穩定在整定值的范圍內。由于恒溫導閥具有控制溫度和壓力兩種作用,因此,其控制精度比較 高。
