電阻式溫度檢測、調節儀表是根據金屬導體或半導體的電阻隨其環境溫度的變化而變化,并旦一定函數關系這一特性而制成的。電阻式溫度檢測、調節儀表由感溫元件、測量橋路和顯示調節儀表組成。它的精度高,能夠進行遠距離顯示和調節,還能進行遠距測量和自動記錄等

感溫元件

感溫元件也稱為測量元件。電阻式溫度檢測、調節儀表的感溫元件常用的有鉑熱電阻、銅熱電表和熱錢電阻。

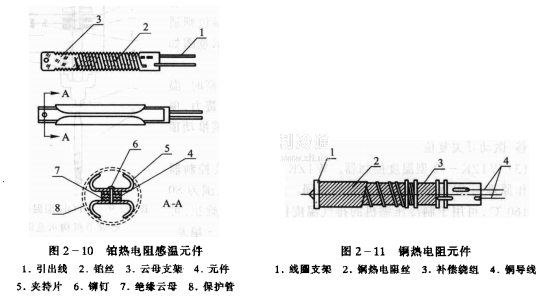

1)鉑熱電阻。鉑熱電陽由感溫元件、云母支架、絕緣套管、引出線、夾持片和保護管等主要部件組成,如圖2-10所示。感溫元件2為直徑Ф0.03~0.07mm的純鉑絲,采用雙繞法繞在鋸齒形的云母制成的片形支架3上,鈾絲繞組的出線端焊在銀絲做成的引出線1上,引出線用歲講管加以絕緣。為改善導熱性能和防止機械損傷,在元件兩邊用云母絕緣后裝以彈性夾持片5，并用鉚釘鉚牢,裝于保護管中。

鉑熱電阻的型號是根據0℃時的電阻值來區分的,用分度號來表示。我國原生產的鉑熱電阻分度號為BA1(R。=46.00Ω)、BA2(R。=-100.00Ω)和BA3(R。=300.00Ω)。現采用國際電工委員會標準,改用Pt100(R。=100.00Ω)和Pt10(R。=10.00Ω)。鉑熱電阻測溫元件精度高,性能可靠,易于提純,穩定性好,在工業測溫及制冷、空調系統測溫中得到廣泛的應用。

(2)銅熱電阻。銅熱電阻是用Ф0.13mm的漆包銅絲采用雙繞法繞在棒形線圖支架上,然后將整個元件經過酚醛樹酯浸漬處理,其結構如圖2-11所示。國家統一設計的鋼熱電阻的分度號為Cu50(R。=50.00Ω)和Cu100(R。=100.00Ω)。銅熱電阻的缺點是精度不高,高溫時易氧化,化學穩定性差,但價格便宜,因而廣泛用于測量精度要求不高的場合。

(3)熱敏電阻。熱敏電阻是由半導體材料制成的。與金屬導體熱電阻相比,熱敏電阻測退靈敏度高,體積小,熱慣性小,制造工藝比較簡單,價格也比較便宜。但其測溫范圍較窄,而且同型號的熱敏電阻溫度特性分散性很大,互換性較差,給使用和維修帶來不便。在制冷空調系統中,常使用具有負電阻溫度系數的熱敏電阻,其阻值隨溫度的升高而減小,隨溫度的降低而增大。
