拆除原機電控系統和保留引錢 拆除原機主板、變壓器、環溫和管溫傳感器，保留顯示板組件。

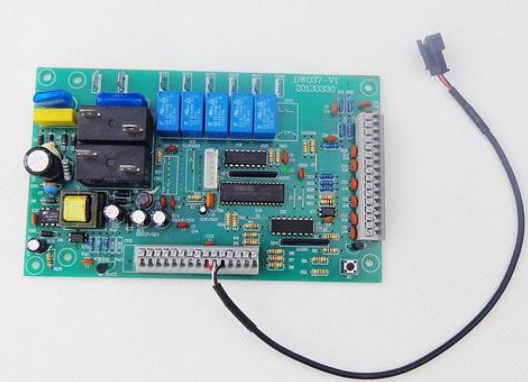

安裝電源輸入引線 將電源L輸入棕線插頭插在通用板標有一火線”的端子上，將電源N輸入藍線插頭插在標有“零線”的端子上。
安裝變壓器 通用板配備的變壓器只有1個插頭，即將一次繞組和二次繞組的引線固定在1個插頭上面。為防止安裝錯誤，在插頭和通用板上均設有空擋標識,安裝錯誤時安裝不進去。將配備的變壓器固定在原變壓器位置，并擰緊固定螺釘，再將插頭插在通用板的變壓器插座上。
安裝室內風機（PG電機）插頭
①線圈供電插頭引線與插座引針功能不對應 PG電機線圈供電插頭的引線順序從左到右:1號棕線為運行繞組R，2號白線為公共端C， 3號紅線為啟動繞組S。而通用板室內風機插座的引針順序從左到右:1號為公共端C，2號為運行繞組R，3號為啟動繞組S。從對比可以發現,PG電機線圈供電插頭的引線和通用板室內風機插座的引針功能不對應，應調整PG電機線圈供電插頭的引線順序。
線圈供電插頭中引線取出方法:使用萬用表表筆尖向下按壓引線擋針，同時向外拉引線即可取下。
②調整引線順序并安裝插頭 將引線拉出后，再將引線按通用板插座的引針功能對應安裝，使調整后的插頭引線和插座引針功能相對應，再將插頭安裝至通用板插座。
③霍爾反饋插頭 室內風機還有1個霍爾反饋插頭，作用是輸出代表轉速的霍爾信號，但通用板未設霍爾反饋插座，因此將霍爾反饋插頭舍棄不用。
