主板的安裝方法有2種:一是根據空調器的接線圖，上面標注有室內機主板插座代號所連接的外圍元件;二是根據外圍元件插頭的特點連接在主板插座上。比如主板弱電區域，2個傳感器插頭插在主板上2個2針的插座上，室內風機的霍爾反饋插頭插在主板上3針的插座上，步進電機插頭插在主板上5針的插座上.顯示板組件插頭插在1個多針的插座上。

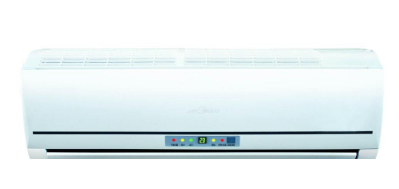

以美的KFR-26GW/DY-B (E5)掛式空調器室內機為基礎，實際安裝室內機主板。
根據室內機接線圖安裝主板方法 接線圖上標注有外圍元件的插頭或引線插在主板插座上的代號，根據這些代號可以完成更換主板的工作;接線圖一般貼在室內機外殼內部，需要將外殼拆下后才能看到。
例如:根據接線圖標識，搖擺電機(本書通稱為步進電機)共有5根引線，插在主板上代號為CN7的插座上，安裝時找到步進電機插頭，插在CN7插座上即可。
根據插頭特點安裝主板步驟
1.主板實物外觀 電控盒內主要有電源輸人引線、變壓器插頭、傳感器插頭等。 2.安裝電源供電輸入引線
①接線端子標識輸人引線連接電源插頭，共有3根引線:棕線為L端.藍線為N端，黃/綠色為地線。室內機主板強電區域壓縮機繼電器上方的端子中: 電源L端與保險管相通。與保險管不相通的端子接壓縮機引線。標有“N”的端子接電源N端引線。
②安裝引線 將棕線(L端)安裝在壓縮機繼電器上與保險管相通的端子上，將藍線(N端)安裝在標有“N”的端子上。
