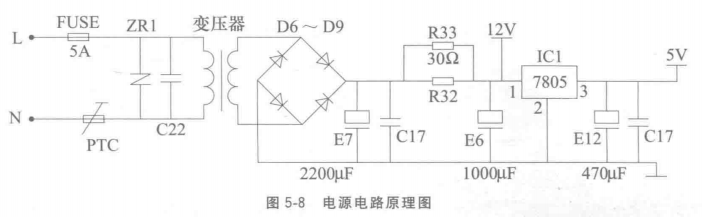

電源電路原理圖見圖5-8。工作原理和掛式空調器相同，電路作用是為室內機主板提供直流12V和直流5V電壓。

交流電源輸入L端和N端分別經5A保險管和PTC電阻送至變壓器一次繞組，變壓器將交流220V降至約12V后，經二次繞組送至室內機主板上由VD6-VD9組成的橋式整流電路，成為脈動直流電，再經主濾波電容E7 (2200μF)濾波，成為純凈的直流12V電壓。為12V負載供電;其中1個支路送至ICI (7805)①腳的輸入端，經內部電路穩壓后，其③腳輸出端輸出穩定的直流5V電壓為5V負載供電。R33和R32并聯，作為限流電阻串接在直流12V正極供電回路。
