CPU?腳輸出的驅動信號經Q5放大后，通過改變光耦I(lǐng)C7初級發光二極管的電壓，改變次級光電三極管的導通程度，改變雙向品閘管TR1控制極G的門極電壓大小，從而改變TR1的導通角，PG電機工作的交流電壓也隨之改變，運行速度也隨之改變.室內機吹風量也隨之改變。

假如CPU需要控制PG電機轉速加快:CPU?腳驅動信號電壓↑、三極管Q5基極B電壓↑、Q5集電極C和發射極E導通程度增加(相當于CE結電阻↓)、光藕IC7初級電壓↑、1C7次級導通程度增加、TR1門極電壓↑(相當于導通角↑)、PG電機線圈交流電壓↑、PG電機轉速上升。

使用光耦晶閘管的PG電機驅動電路

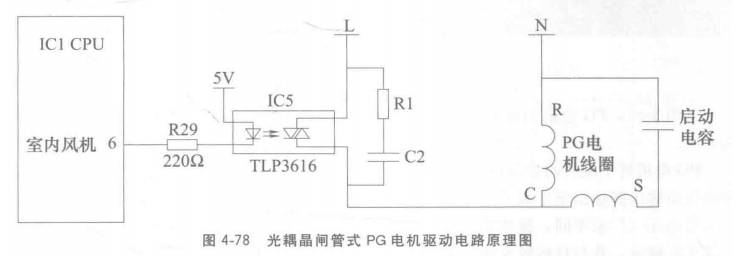

海信KFR-23GW/56掛式空調器室內機主板P(;電機驅動電路使用光耦晶閘管，電路原理圖見圖4-78。由CPU⑥腳、電阻R29、光耦晶閘管1(a、電阻R1和C2組成。CPU的⑥腳輸出PG電機驅動電壓，經電阻R29送至光耦晶閘管IC5初級側發光二極管負極，使得次級側晶閘管導通，PG電機開始運行。
