空調器使用熱泵式制熱系統，即吸收室外的熱量轉移到室內，以提高室內溫度。如果室外溫度低于0℃以下時，空調器的制熱效果將明顯下降，輔助電加熱就是為提高制熱效果而設計。

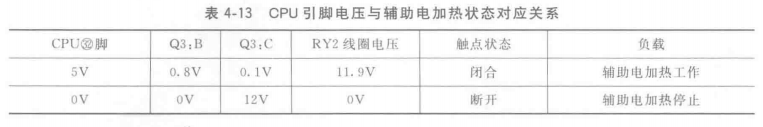

輔助電加熱驅動電路原理圖見圖4-65, CPU引腳電壓與輔助電加熱狀態的對應關系見表4-13。

CPU32腳、電阻R21、三極管Q3、二極管VD15、繼電器RY2組成輔助電加熱繼電器驅動電路，工作原理和室外風機繼電器驅動電路相同。當CPU32腳為高電平5V時，三極管Q3導通，繼電器RY2觸點閉合，輔助電加熱開始工作:當CPU32腳為低電平0V時，Q3截止，RY2觸點斷開，輔助電加熱停止工作。
