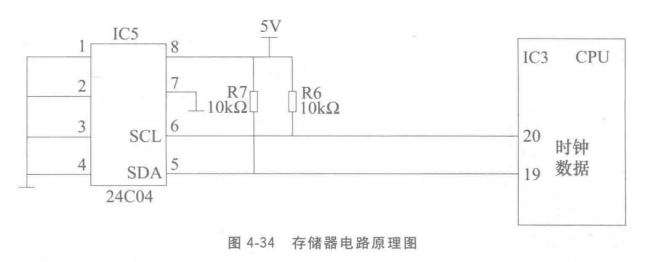

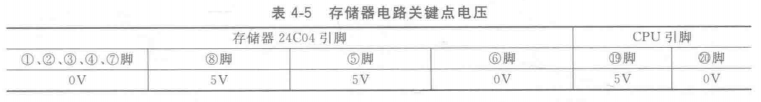

存儲器電路原理圖見圖4-34,關鍵點電壓見表4-5,電路作用是向CPU提供工作時所需要的數據。
室內機主板使用的存儲器型號為24 C04,通信過程采用I2C總線方式,即IC與IC之間的雙向傳輸總線,它有兩條線:即串行時鐘線(SCL)和串行數據線(SDA)。時鐘線傳遞的時鐘信號由CPU輸出,存儲器只能接收;數據線傳送的數據是雙向的,CPU可以向存儲器發送信號,存儲器也可以向CPU發送信號。
使用萬用表直流電壓擋,測量存儲器24C04引腳電壓。實測⑤腳電壓為5V,⑥腳電壓為0V。說明在測量電壓時CPU并沒有向存儲器讀取數據,也就是說CPU未向存儲器發送時鐘信號。
