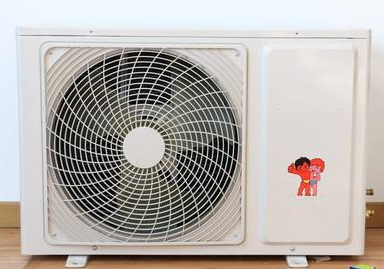

作用 室外風機安裝在室外機左側的固定支架上面。作用是驅動軸流風扇，制冷模式下，吸收室外自然風為冷凝器散熱，因此室外風機也稱為“軸流電機”。
實物外形 示例電機使用在美的KFR-51LW/DY-GC (E5)空調器中，單一風速，共有3根引線。
說明:絕緣等級(CLASS)按電機所用的絕緣材料允許的極限溫度劃分，B級絕緣指電機采用材料的絕緣耐熱溫度為130℃。
工作原理
室外風機使用電容感應式電機，內含2個繞組:啟動繞組和運行繞組，2個繞組在空間上相差90°。在啟動繞組上串聯了一個容量較大的電容器，當運行繞組和啟動繞組通過單相交流電時，由于電容器作用使啟動繞組中的電流在時間上比運行繞組的電流超前90°角，先到達最大值，在時間和空間上形成兩個相同的脈沖磁場，使定子與轉子之間的氣隙中產生了一個旋轉磁場。在旋轉磁場的作用下，電機轉子中產生感應電流。電流與旋轉磁場互相作用產生電磁場轉矩，使電機旋轉起來。
室外風機構造
此處以海爾KFR-32GW/Z2空調器室外風機為例，電機型號KFD-50K，4極34W。
①內部構造 室外風機由上蓋、轉子組件(包含軸、轉子、上軸承和下軸承)、定子組件(包含定子、線圈、連接引線和插頭)、下蓋組成。
