熱泵式窗式空調器不但夏季制冷,而且冬季還可制熱。夏季制冷時,通過四通換向閥把室內換熱器變為蒸發器,利用液態制冷劑氣化直接吸取室內空氣的熱量,并把室外換熱器變為冷凝器,將冷凝熱量釋放到室外空氣中去。冬季制熱時,通過四通換向閥把室內換熱器變為冷凝器,用制冷劑的冷凝熱量加熱室內空氣,此時把室外換熱器變為蒸發器,從室外空氣中吸取熱量。

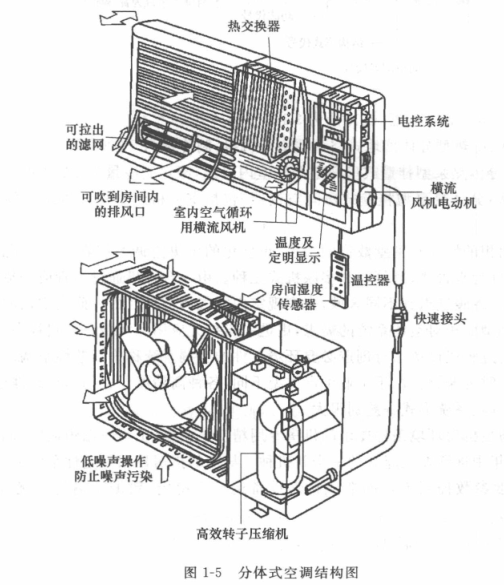

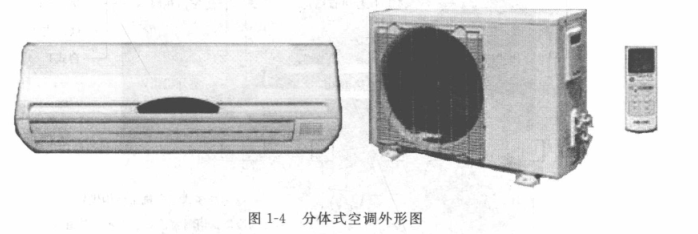

 分體式外形如圖1-4所示,將空調器分為室內部分和室外部分。它是在整體式空調器的基礎上發展起來的,由室內和室外機組組成,兩者通過電纜和管道連接。兩組之間的管道采用銅管接頭連接,其制冷范圍一般為1800~9000W,其結構圖如圖1-5所示。它的優點如下。

(1)壓縮機和冷凝器裝在室外,離房間較遠,降低了嗓聲,改善了環境,其噪聲比窗式空調器低20dB左右。

(2)安裝和檢修方便,小修容易,大修可分別拆卸。

(3)室內機組占地面積小,布置方便,造型美觀,可與室內裝飾配套。

(4)增加了冷凝器的傳熱面積和風量,散熱條件比窗式空調器好。

分體式空調器有單冷式和熱泵式兩種。一般情況下,分體式空調器室內機與室外機之間的距離不大于5m為好,最長不得超過10m,室內機與室外機之間的高度差不超過5m。
