風管式空調系統是由室外機組加上高靜壓管道式空調機構成。風管式空調系統的控制主要集中在高靜壓管道式空調機內，室外機組電氣控制回路較為簡單。

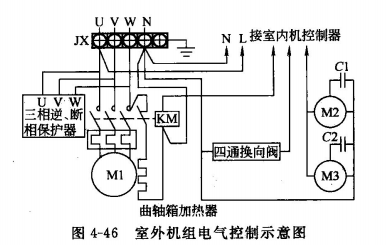

室外機組 圖4-46所示為麥克維爾公司室外機組的電氣控制回路示憊圖。三相電源U, V, W通過三相交流接觸器KM的電磁開關，與壓縮機電動機M1接線柱連接。考慮使用三相電源，操作人員會發生相序接反和斷相因素，影響壓縮機的正常使用，必須在三相電源上連接三相逆、斷相保護器，保證壓縮機在正常的電源條件下使用。通過室內控制器的控制信號，對三相文流接觸器KM線圈的電流進行控制。再由交流接觸器的主觸點控制壓縮機電源，使壓縮機運轉或停轉。考慮有些大功率壓縮機曲軸箱對溫度的要求，利用文流接觸器KM的常閉觸點.使壓縮機電源被切斷后，曲軸箱加熱器立即接通電源對壓縮機曲軸箱進行加熱。當壓縮機禽要運行時，壓縮機電源被交流接觸器KM的主觸點接通，壓縮機立即運行。壓縮機運行后無需對曲軸箱進行加熱，因此壓縮機運行時，曲軸箱加熱器電源同時被立即切斷。

青島四通換向閥及風機電動機M2, M3的啟動，均由室內控制器根據空調系統操作要求發出的信號進行控制。
