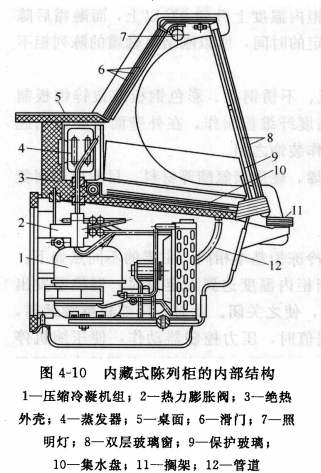

內藏式陳列柜的內部結構如圖4-10所示，壓縮機多為封閉式，冷凝器采用強制通風冷凝器，壓縮機和冷凝器一般置于柜體底部，為防止灰塵堵塞冷凝器，保證冷凝器的冷卻效果，在冷凝器前設置了空氣過濾器。

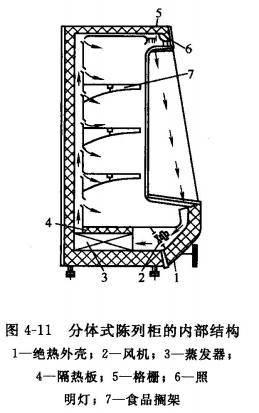

分體式陳列柜的內部結構如圖4-11所示，其壓縮機多采用半封閉式，一般為多臺壓縮機并聯成機組形式，可同時為多臺陳列柜提供冷量，這樣便于制冷量的調節，使設備效率得以大幅提高，運行管理費用得以大幅降低。
分體式陳列柜制冷機組的冷凝器可以是水冷或風冷，但一般以強制對流風冷冷凝器為多，布置在室外。分體式陳列柜中的蒸發器有鋁制平板式、金屬絲翅片蛇形盤管式、交叉翅片盤管式和管板式等形式。分體式陳列柜的節流機構通常采用熱力膨脹閥，小型內截式陳列柜采用毛細管作為節流機構。用于陳列果蔬或鮮花的陳列柜，配有加濕裝置。用以預防果蔬或鮮花因柜內空氣濕度小而脫水。
