變頻空調器由于維修難度較高，加上目前廠方對外均沒有提供電路圖紙的詳細資料，所以對維修工作帶來了諸多不便，但還是有一定規律可循。

廠方一般均提供了外部接線圖，因此就可以根據電路四要素，以負載、輸入信號、控制開關、電源4個要素對電路和故障予以分析判斷，并以關鍵點入手來排除故障。

微電腦制板中的元件由于電流很小，故障率不高。而故津率高的部位常在大電流、高功率部件，這就為排除故障提供了方便。所以我們重點就放在這些地方。一般先槍查電源電路、整流濾波、穩壓電路，然后檢查驅動電路。如這些部位都沒有問題，則對電腦板外部電路進行檢查。故障發生部位一般以熱敏溫控電阻失效、變值及引線斷開接觸不良等原因?yàn)槎唷６@些故障用觀測法或用萬用表檢測方法即可排除。

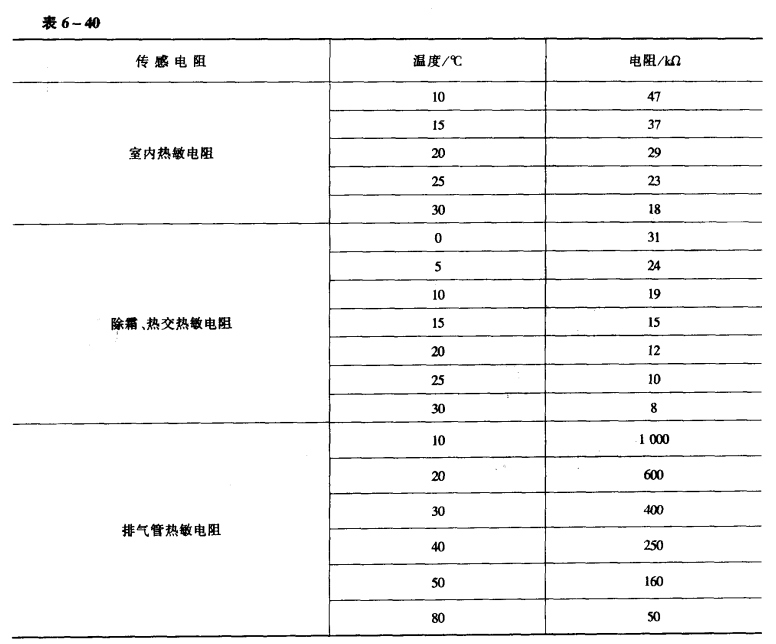

主電路部分，檢測方法主要是檢測電壓。控制電路部分，熱敏電阻是重點檢測對象。所以對于逆變器的輸入、輸出電壓及熱敏電阻參數應該有一定的了解，以做到心中有數。海爾KFR一28GW/BPA變頻空調器上的熱敏電阻參數見表6一40。

檢修變頻電路時，分清主電路中特別是逆變器電路的來龍去脈至關重要。只有對電路電壓參數熟悉以后才便于分清故障是在主電路，還是在控制電路，以便于更換印制板。拆線時應記住標志或作好記號，這樣再接線時就不會出錯。對初學者而言，可將變頻器看成是一個部件，檢修時，先檢查外部線路，如仍不能發現故障所在，則可用更換變頻器的方式進行檢修、調試。但拆卸的前提是必須熟悉外部電路接線的來龍去脈，否則容易出錯，甚至?xí)U(kuò)大故障。
