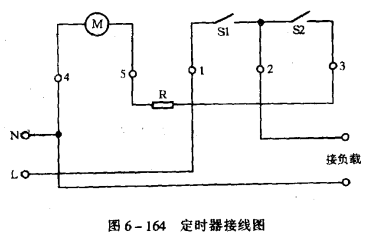

定時器有機械式和電動式之分。空調器上常用電動式定時器。它由以下幾部分組成:同步電機、齒輪減速機構、凸輪、開關觸點及殼體。同步電機又有220V和110V供電電壓之分。對于110V電機用在220V供電線路上時，常串接一個電阻降壓。以MK一117為例，其接線如圖6一164所示，220V電諫一端接4號端子，一端接1號端子。當定時器設定在停機位置時，開關S1,S2均不通，電機不帶電，供給負載的電源回路斷開。

當定時器設定在連續位置(即非定時常通位置)時，由于凸輪的作用，使S1開關閉合、S2開關斷開，定時器不工作，負載由于開關S1接通而獲得220V電源。

當定時器設置在定時位置時，根據不同的定時時間，凸輪處于不同的位置，此時S1,S2均接通，220V電源經開關S2再由電阻R降壓，使加在電機上的電壓為110V，電機開始運轉，并帶動減速齒輪和凸輪運轉。當達到定時時間后，凸輪使開關S1,S2間時斷開，電機停止運轉，負載也因電源被切斷而停止工作。
