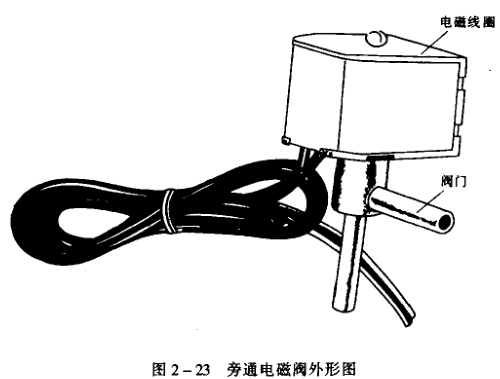

旁通電磁閥的結構及作用與一般的通用電磁閥不同,通用電磁閥用于制冷系統停機時,切斷輸液管的繼續輸液,防止蒸發器內充滿液體后,開機時壓縮機產生液擊事故。而旁通電磁閥裝于輸液管與吸氣管之間或壓縮機排氣管與吸氣管之間,以手動開關或溫度開關或其他開關來控制電磁閥。圖2-23為其外形,其流動方向是上部水平管為進液管,下部垂直管為出液管，閥門為常閉狀態，上端為螺線管，其結構與通風電磁閥的螺線管一樣，當接通電源時，閥芯被吸而打開閥門，斷電后，由閥芯自重及壓簧往下壓而關閉。

若在空調器中裝一只旁通電磁閥,并在其出口處接一根一定規格的毛細管,空調器在高濕低溫度天氣,打開旁通電磁閥,空調器就以除濕為主、降溫為輔地運行,使室內溫濕度達到舒適范圍。這種閥稱為去濕閥。

空調器減負荷運行的目的是降低空調器的運行負載。有兩種用途,一種是當空調器在超高溫環境下運行時,其運行工況極為惡劣,例如環境氣溫高于40℃時,空調器的負荷已超過空調器的額定負載,空調器已不能工作了。若空調器上裝了減負荷旁通閥,就可打開旁通閥,放一部分制冷劑液(也應經過節流)去冷卻壓縮機,降低其吸氣和排氣溫度,這就改善了壓縮機的運行條件,同時系統制冷量減少了,減輕了壓縮機的負載,空調器可以繼續運行。
