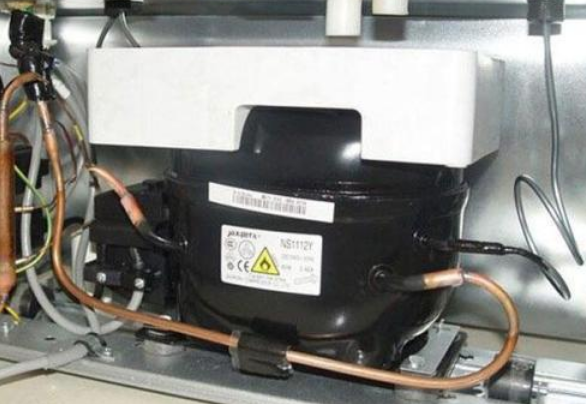

電冰箱接通電源后，壓縮機不工作，檢查發現保險絲燒斷，此類故障屬硬故障。從線路原理角度分析，通常造成保險絲燒斷的原因有兩類，一類是線路中短路故障造成電流過大，燒斷保險;另一類是啟動電路出現問題，使得流過濟南壓縮機繞組的電流過大而造成保險燒斷。

此類故障在檢測判斷時，主要以測量電阻為主進行分析判斷。其具體方法是在電冰t的后面痛部的電源接線板上找出電源線的N端和B端位置(即從上部引下的導線與過載熱保護繼電器連接的端位)。再將其B點位的連線暫時斷開，這樣就造成B點的左端位(即從上部化霜定時器引到部的導線端)，右端位(熱保護繼電器的一端)。

首先測試B點右端位與電源N線端的電阻值，測得阻值如明顯的小于13Ω，則說明壓縮機電機繞組有短路故障(萬寶148正常值為13Ω)。測得阻值如明顯的大小13Ω，則說明PTC器件損壞阻值變大，可將PTC器件拆下仔細檢查，在常溫下，其正常值為20Ω左右。如果測得的阻值為13Ω，說明壓縮機及啟動電路無阿題，下一步就要側試B點左端位與電源線N端的電阻值。在常溫下將溫控器旋鈕旋至“關”位佼其觸點晰開，化霜定時器常閉觸點處于閉合位，在箱門關閉的情況下，如測得的阻值明顯小訴 308Ω(風扇繞組與定時器和一加熱器相串聯的并聯值)，說明風扇電機有短路故障.’阻值在308Ω左右說明無問題。再將定時器的凸輪軸按順時針?lè)较驍Q到“化霜”位，此時化霜電加熱群接入回路，測A點與N線端電阻，如阻值明顯小于317Ω(電加熱器的并聯值)，說明加熱器有短路故障，如阻值為317Ω屬正常。然后將溫控器旋至任一“開”的擋位，使觸點閉合，將冷凍室箱門打開，再測A點與N線端電阻，如測得阻值很小，明顯小于16152{照明燈與加熱器的并聯值)，則說明照明回路有短路故障。
