接管的連接形式有三種,即釬焊連接喇叭口連接法蘭連接。在小冷量設備中(11620W以下)一般用喇叭口連接,中檔冷量(11620W~23250W)用釬焊連接,大冷量(23250W~58000W)則用法蘭連接。現分別介紹這三種連接方法。

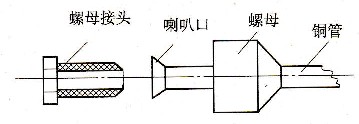

(1)喇叭口連接：將管口支喇叭口(也稱擴口)用接頭和接扣以螺紋擰緊鎖死的形式,使兩管端連接起來,其結構如圖1-11所示。支喇叭口的操作方法：用割刀切斷管子，用中齒銼銼平管口，去除管內外的毛刺，同時防止灰塵及金屬屑進入管內，套上接口，然后用擴口器支喇叭口，喇叭口表面應光潔、無傷痕，更不允許有有裂縫存在。喇叭口的高度應適中,其高度約為0.4d(d為銅管的外徑),過低會使喇叭口的密封面積小,密封性差,容易泄漏;過高時喇叭口的外徑會大于接口的螺紋內徑,使接口套不進去。喇叭口連接的特點是加工方便,只要將喇叭口加工好,其密封質量還是不錯的。在沒有激烈震動的情況下,它的使用壽命也比較長。它一般用于管徑為20mm以下的銅管連接。

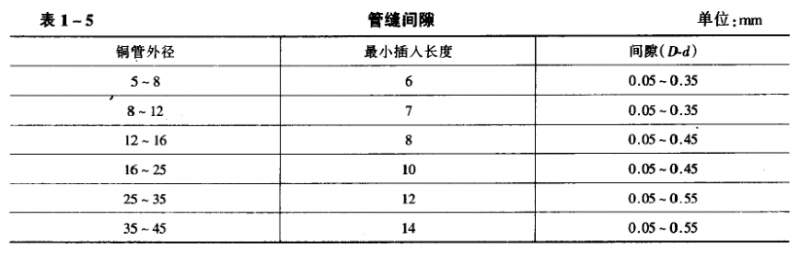

(2)釬焊連接：將一根銅管的管口的一段擠脹大后,另一根銅管插入脹大管口內,用釬焊加以緊固和密封。插入管子間的接縫間隙的大小,對連接部位的強度有相當大的影響。間隙過小,焊料不能完全滲入間隙內,降低了其拉伸強度,而且也容易泄漏。間隙過大,焊料容易滲入管內堵塞管子,旦浪費焊料。不同尺寸的鋼管的管穎間隙(D-d)以及管子插和深度列于表1-5,供參考。另外,也有含銀量較低的銀銅合金焊料,有含銀量為15%焊條,其熔點為641℃,流動點為704℃。有含銀量為5%低銀焊條,其熔點為646℃,流動點為704℃。

(3)法蘭連接對口徑為25mm以上的接管,則應用法蘭連接比較方便,這種法蘭結構不同于水管和蒸氣管的法蘭,而是在法蘭的貼合表面帶有凹圓槽的凸法蘭與帶有凸圓槽的雄法蘭配對,槽內嵌以圓墊片作密封條,用螺栓緊固。法蘭連接適用于大口徑的銅管和鋼管,且拆外方便。只要安裝質量好,它的密封性還是不錯的,壽命也比較長。
