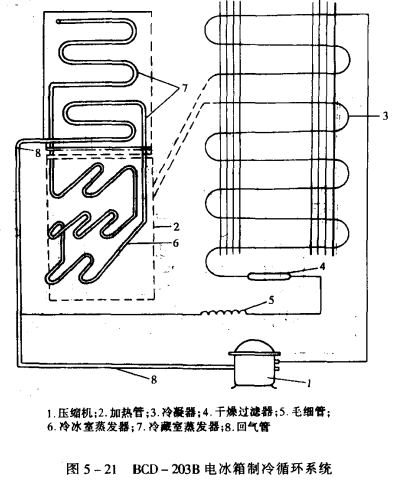

BCD - 203B冰箱制冷循環系統(見圖5-21)。從原理圖上可看到冷藏室蒸發器由兩部分組成，所以檢查內漏應分兩次檢查，首先揭開BCD一203B后背靠左下部藏管盒的錫箔紙，里面有兩個低壓銅管焊頭，用手把焊頭部分往外搬，焊開銅管接頭，在由上往下的兩個銅管端口上分別裝上快速接頭(或三通閥)然后焊開濟南壓縮機的回氣管的接頭，可快速接頭密封回氣管。往兩個快速接頭(或三通閥)里充1MPa的壓縮干燥氮氣，看壓力表是否下降，如下降冷藏室蒸發器則為內漏。

但要注意做壓力檢測時，應注意環境溫度的變化。如環境溫度下降大，壓力就不能保持恒壓。
